A E G Allgemeine Elektricitäts Gesellschaft - Berlin

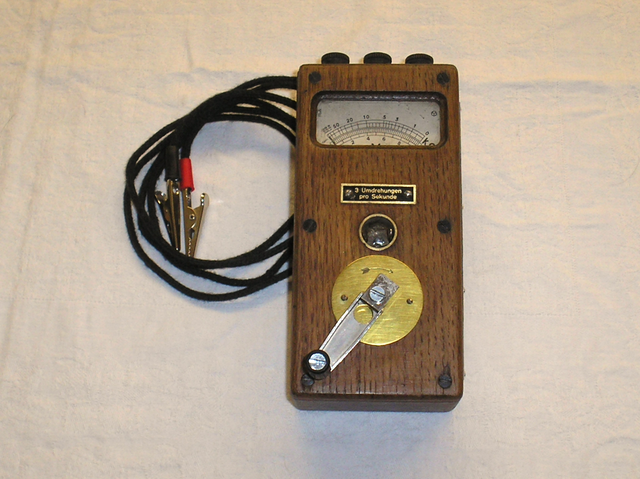

AEG – Allgemeine – Elektricitäts - Gesellschaft. Bild 477
Herstellungsjahr: 1928
Bezeichnung: Isolationsmesser / Voltmeter – Gleichstrom.
Beschreibung: Ein handliches Taschen Messgerät für Isolationsmessungen mit Gleichstrom. Durch drehen der Kurbel im Uhrzeigersinn mit ca. 3 Umdrehungen in der Sekunde Erzeugte der eingebaute Induktor eine Gleichspannung von max. ( abhängig von der Drehzahl ) 10,0 Volt Gleichspannung.
Eine Spannungsmessung bis max. 10,0 Volt Gleichspannung ist direkt möglich.
Techn. Daten und Beschreibung vom Gerät selbst
erstellt.
AEG – Allgemeine – Elektricitäts - Gesellschaft. Bild 477-1
Herstellungsjahr: 1928
Bezeichnung: Isolationsmesser / Voltmeter – Gleichstrom.
Die Bilder mit den Nummern 01 bis 06 zeigen den Fundzustand und die Bilder 07 bis 09 Zeigen den Restaurierten Zustand und Funktionsfähig.
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
AEG – Allgemeine – Elektricitäts - Gesellschaft. Bild 477-2
Herstellungsjahr: 1928
Bezeichnung: Isolationsmesser / Voltmeter – Gleichstrom.
Auf der Oberen Geräteseite befinden sich drei Anschluss Buchsen mit der Bezeichnung
+ , ̶ , c .
Die beiden Buchsen mit der Bezeichnung „ + und ̶ „ sind für die Spannungsmessung bis
max. 10,0 Volt Gleichspannung und sogleich für Isolationsmessungen mit Hilfe einer
Fremdspannung Von 10,0 Volt Gleichspannung. Die Buchsen mit der Bezeichnung
„ + und c „ sind für die Isolationsmessung mit eingebautem Induktor.
Siehe Schaltbild rechte Geräteseite.
Die Kurbel sowie das Schaltbild wurden ersetzt. Gehäuse musste neu Verleimt werden und
bekam einen neuen Anstrich.
Ein Messingring als Unterlage für die Kurbel mit drehrichtungsangabe wurde von einem
Gold u. Silberschmied aus Hanau nachgefertigt.
Beide Messkabel wurden neu gefertigt. Das Messwerk ist ein Drehspul Messwerk mit
Edelsteinlagerung.
Techn. Daten:
Messung von Gleichspannung: 0 - 10,0 Volt
Messung der Isolation: 0 - 5 000 k Ohm
Prüfspannung:
500 Volt
Die Skala vom Messwerk für Spannung ist Linear von 0 bis 10,0 Volt geteilt,
für die Isolationsmessung von 0 bis 5 000 Ω logarithmisch geteilt.
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
