AEG - Allgemeine - Elektricitäts - Gesellschaft - Berlin.

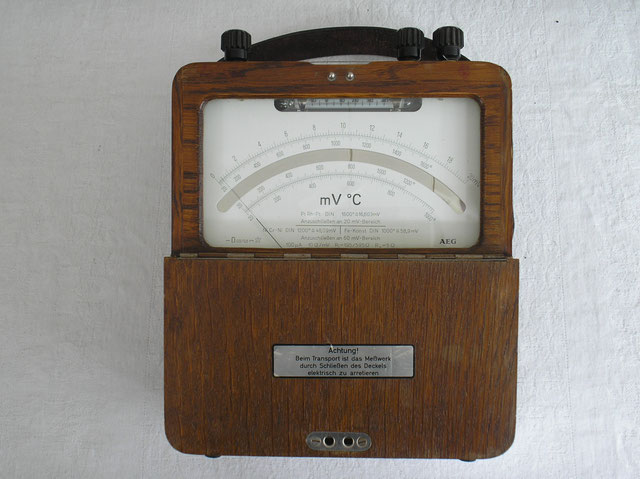

AEG – Allgemeine – Elekticitäts - Gesellschaft. Bild 562
Herstellungsjahr: ca. 1950
Bezeichnung: Temperatur Anzeige Messwerk.
Beschreibung: Milli - Voltmeter geeicht in °Celsius.
Das Millivoltmeter besitzt zwei Messbereiche:
1: 20,0 Millivolt
2: 60,0 Millivolt.
Zum Messen der Temperatur wurden elektr. Thermoelemente verwendet.
Im oberen Bereich über dem Messwerk befindet sich ein Quecksilber - Thermometer mit Teilung von - 10 bis +40 C° zur Messung der Umgebungstemperatur.
Für Temperaturen bis 2000 ° celsius wurden Platinrhodiumplatin Thermoelemente mit Ausgleichsleitungen verwendet. Die kennzeichnung des Pluspols durch einen roten Faden ist zu beachten.
Bei Messungen bis 1600 ° Celsius wurden Platinrhodiumplatin Thermoelemente verwendet.
Bei Messungen bis 1200 ° Celsius wurden Nickelchromnickel Thermoelemente verwendet.
Bei Messungen bis 1000 ° Celsius wurden Eisenkonstantan Thermoelemente verwendet.
Widerstandwerte siehe Liste von H & B. Wärmetechnische Messungen von 1941.
Techn. Daten:
Messbereich 1 20,0 Millivolt Platinrhodiumplatin Thermoelement bei 1600 °
Celsius = 16,603 Millivolt DIN.
Messbereich 2 - a 60,0 Millivolt Nickelchromnickel Thermoelement bei 1200 °
Celsius = 48,09 Millivolt DIN.
Messbereich 2 - b 60,0 Millivolt Eisenkonstantan Thermoelement bei 1000 °
Celsius = 58,9 Millivolt DIN.
Das Messwerk ist ein Drehspul Messwerk mit Edelstein Lagerung.
Die Messgenauigkeit ist 0,5 % über Skalenbogen bei beiden Messbereichen.
Die Prüfspannung ist 2000 Volt.
Betriebslage ist waagrecht.
Für jedes Messbereich ist eine eigene geeichte Skalenteilung vorhanden.
Beim verschließen des Messwerkes wird dieses über die beiden Kontakten und Metallbrücke im Deckel Kurzgeschlossen. Beim Transport wird dadurch das Messwerk geschützt.
Techn. Daten vom Gerät selbst.
AEG – Allgemeine – Elekticitäts - Gesellschaft.
Bild 562-1
Herstellungsjahr: ca. 1950
Bezeichnung: Temperatur Anzeige Messwerk.
Beschreibung: Milli - Voltmeter geeicht in °Celsius.

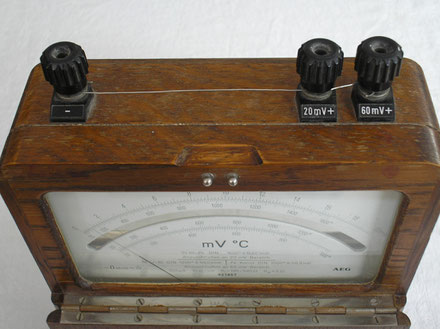

Im Bild links, das Messgerät mit den beiden Messbereichen und den beiden Metallstiften die bei geschlossenem Deckel das Messwerk kurzschließt.
