Messgerät - Elektrotechnik
AEG - Allgemeine - Elektricitäts - Gesellschaft - Berlin

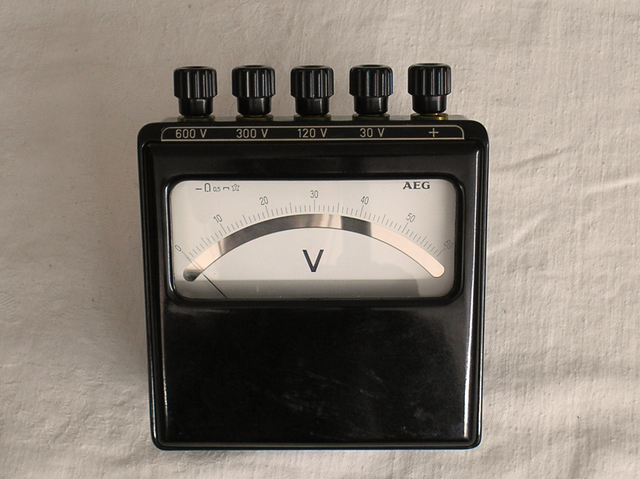

Fa. AEG – Allgemein – Elektricitäts - Gesellschaft. Bild 593
Herstellungsjahr: ca. 1950
Bezeichnung: Labor Gleichspannungs Voltmeter von 30 bis 600 Volt – Kl. 0,5 %
Beschreibung: Das Messgerät nimmt eine Mittelstellung zwischen Präzisions
und Betriebsinstrumenten ein. Es eignet sich bestens für Labor,
Betrieb, Revision und Montage.
Das Messgerät besitzt vier Messbereiche mit 30, 120, 300, 600 Volt Gleichspannung.
Techn. Daten:
Messwerk: Drehspul – Messwerk
Gleichspannung: 30 Volt
Gleichspannung: 120 Volt
Gleichspannung: 300 Volt
Gleichspannung: 600 Volt
Betriebslage: waagerecht
Prüfspannung: 2 000 Volt
Genauigkeit: 0,5 % Skalenbogen – Ende
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
Fa. AEG – Allgemein – Elektricitäts - Gesellschaft. Bild 5931
Herstellungsjahr: ca. 1950
Bezeichnung: Labor Gleichspannungs Voltmeter von 30 bis 600 Volt – Kl. 0,5 %
Beschreibung: Das Messgerät nimmt eine Mittelstellung zwischen Präzisions
und Betriebsinstrumenten ein. Es eignet sich bestens für Labor,
Betrieb, Revision und Montage.
Im Bild 1 ist ein zusätzlicher Spannungs - eingang mit 60 m Volt Gleichspannung vorhanden. Dieser ist gedacht für Strommessungen mit einem Sog. Shunt ( Nebenwiderstand ), der es erlaubte Ströme im Bereich z.B. 12 Ampere bis ca. 100 Ampere und mehr Gleichstrom zu Messen.
Achtung:
Der Spannungsabfall am Nebenwiderstand musste, egal in welcher höhe der Strom gemessen wurde, 60 m Volt betragen.........
