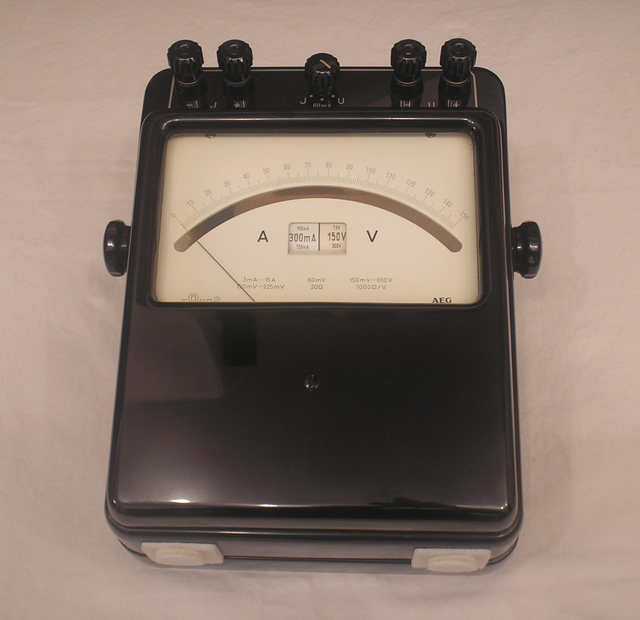

Fa. AEG – Allgemein – Elektricitäts - Gesellschaft. Bild 695
Herstellungsjahr: ca. 1958
Bezeichnung: Labor Messgerät für Gleichstrom u. Spannung Klasse 0,2 %.
Die Bilder 1 bis 3 Zeigen das Gerät von Innen mit dem Messwerk und den Messwiderstänen für Strom und Spannung.
Ein sehr Aufwendig gefertigtes Gerät mit sehr viel Feinmechanik.
Fa. AEG – Allgemein – Elektricitäts - Gesellschaft. Bild 695-1
Herstellungsjahr: ca. 1958
Bezeichnung: Labor Messgerät für Gleichstrom u. Spannung Klasse 0,2 %.
Beschreibung: Dieses Gleichstrom – Präzisions – Instrument von „ A E G“ ist für den Gebrauch im Laboratorium bestimmt. Es sind deshalb 12 Schaltbare Messbereiche für Gleichstrom und 12 Messbereiche für Gleichspannung vorhanden.
Die verschiedene Vor und Nebenwiderstände sind im Instrument selbst untergebracht, so
dass die meisten im Laboratorium vorkommenden Gleichströme ohne Zubehörteile
ausgeführt werden konnten.
Die beiden Messbereichsschalter sind jeweils links und rechts an der Seite angebracht.
Oberhalb vom Messwerk sind je zwei Buchsenpaare für die Messbereiche „ Strom und Spannung „ angebracht.
In der Mitte der Buchsenpaare befindet sich der Umschalter für „ Strom und Spannung „ sowie in er Mittelstellung ein Messbereich 60 mVolt.
Hierfür sind zwei Buchsen oberhalb des Gerätes vorhanden. Damit konnte über einen Nebenwiderstand ( Shunt ) einen Strom bis 150 Ampere gemessen werden.
Der Spannungsabfall bei 150 Ampere über den Shunt betrug dann genau 60 m Volt. Die Genauigkeit bei der Messung war abhängig von der Genauigkeit des Shunts. Dieser musste ebenfalls der Klasse 0,2 % entsprechen.
Messbereiche Strom:
0,003, 0,0075, 0,015, 0,030, 0,075, 0,150, 0,300, 0,750, 1500, 3000, 7500, 15000 m Ampere DC.
Messbereiche Spannung:
0,150, 0,3, 0,750, 1,5, 3,0, 7,5, 15,0, 30, 75, 150, 300, 600 Volt DC.
Messbereich über Nebenwiderstand bei Strommessung:
60 mVolt.
Die Skala weist eine sehr gleichmäßige Teilung auf. Der Messzeiger ermöglicht in Verbindung mit dem Spiegelbogen genaueste Ablesung, ohne das Auge zu ermüden und vermeidet Parallaxefehler. Die Einssllung des Zeigers ist rasch und gut gedämpft. Die Anzeige des Instrumentes sind vollkommen unabhängig von der Temperatur.
Beschreibung und Technische Daten sind vom Gerät selbst entnommen.
