Messgerät - Elektrotechnik
Chauvin & Arnoux - France
Chauvin & Arnoux Frankreich

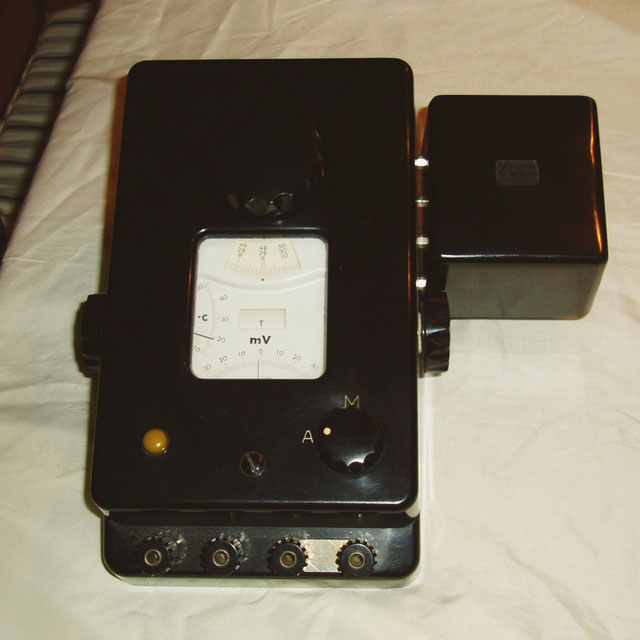

Bild 10
Herstellungsjahr: 1950
Bezeichnung: Potentiometer Pyro Kompakt.
Beschreibung: Das Potentiometer Pyro. Kompakt ist hauptsächlich
ein selbstständiges und komplettes Gerät für Präzisionsmessungen der Spannung
oder elektromotorischer Kraft mit einer Skala von 0 bis 61 mV
durch Vergleich mit einer geeichten Batterie, durch
die stromlose „ potentiometrische“ Methode.
Leider ist die geeichte 1,0 Volt Batterie nicht mehr in Ordnung und musste entfernt werden.
Das Gerät ist geeignet für die Messung der Temperatur der thermoelektrischen Verbindungen, oder für die Kontrolle eines Pyrometers (Temperatur Messfühler).
Es können auch Messungen vorgenommen werden, die an einem bereits existierenden Stromkreis gemacht werden, ohne seine Funktion zu stören und ohne irgendeinen Einfluss zu verursachen wegen Der Übergangswiderstände ( Verbindungen aller Art ) oder Leitungswiderstände.
Aufbau: In dem Isolierten Kasten, leicht und handlich, werden mehrere
Bauelemente, in einer praktischen Zusammensetzung gruppiert:
- Eine Batterie, im Gerät gut erreichbar eingebaut.
- ein Empfindliches aber robustes Nullmessgerät ( Galvanometer ) , das in beide Richtungen messen kann.
- ein Wickelpotensiometer mit der Länge 250 mm verbunden mit einem Zifferblatt mit 200 Einheiten.
- ein Nockenschalter mit großen Silberkontakten, auf jeder Position mit einer leichten aber sicheren Art einrastet verriegelt.
- die Griffe haben eineneue Form und liegen gut in der Hand, sind aber nicht locker.
Die Dichtung mit Filz gewährleistet die Isolierung.
- die unverlierbaren Anschlussklemmen können Kupfer Kabel, Kabelschuhe oder Bananenstecker 4 mm aufnehmen.
- ein Anzeigefeldbereich ( Messgerät ) mit mehreren Skalen, sichtbar auf einen Blick.
Eine Techn. Beschreibung und Anschlusspläne liegen im Original ( Französisch ) vor, sowie die Übersetzung ins Deutsche.
