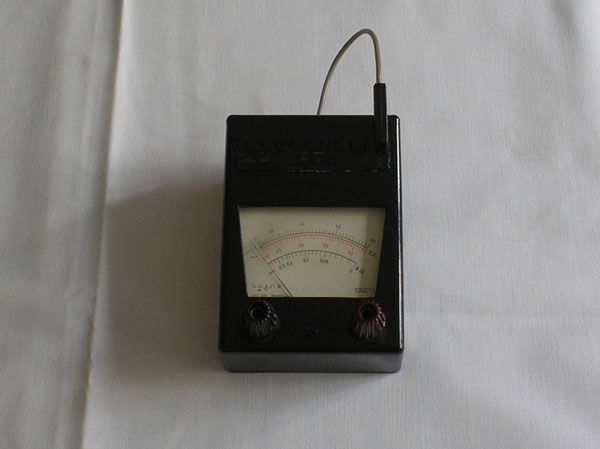

PGH „ Melodie „ Klingental – Sachsen - DDR Bild 160-1
Herstellungsjahr: 1960
Bezeichnung: Schul Messgerät Polyzet IV.
Beschreibung:
Das Polyzet ist ein Mehrbereichsinstrument für Messungen von Gleich und Wechselströmen, Gleich und Wechselspannungen sowie Widerständen bei direkter Anzeige des Messwerkes.
Das Polyzet wurde speziell für die schulischen Belange entwickelt und kann drüber hinaus überall dort eingesetzt werden, wo in elektrischen Anlagen, Geräte und Maschinen Messungen mit einem Instrument der Klasse 5 ausreichen.
Aufbau:
Gehäuse: Das Instrument ist in einem Pressstoff Gehäuse ausgeführt, auf dessen Grundplatte der Eichregler, die Batteriekammer zum Einsetzen der Batterie für die Widerstandsmessung und ein Schiebeschalter. Die Anzeige des Messwertes erfolgt auf einer Skala, die für Gleich und Wechselgrößen, sowie für die Messung von Widerständen eine Teilung aufweist. Die Messgröße wird über zwei Messklemmen zugeführt. Der Exzenter zur Nullpunkteinstellung befindet sich zwischen den beiden Messklemmen unterhalb der Skala.
Die Messbereichswahl erfolgt durch Stecken des Wahlsteckers aus den jeweiligen Messbereich.
Techn. Daten:
Messbereich für Gleich u. Wechselstrom 0 bis 2,5 Ampere Ampere
Messbereich für Gleich u. Wechselspannung 0 bis 50 Volt
Messbereich Widerstand 0 bis 1 kΩ
Spannungsabfall bei Strommessungen ca. 1,0 Volt
Stromverbrauch bei Spannungsmessungen 1,0 m Ampere
Innenwiderstand bei Spannungsmessungen 1000 Ω / Volt
Messgenauigkeit ± 5 %
Prüfspannung 2000 Volt
Messwerk Spitzengelagertes Drehspulmesswerk
Eigenverbrauch ca. 400 µAmpere
Techn. Daten von Beschreibung von
1975.
