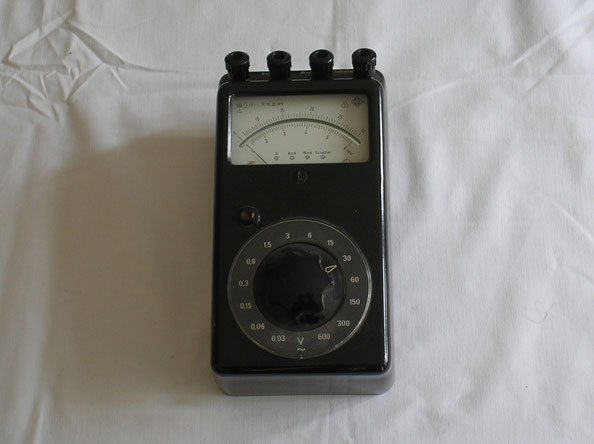

E A W – VEB Elektr. Apparate Werk BerlinTreptow Bild 180
Herstellungsjahr: ca. 1950
Bezeichnung: Universal Multi Meter für Wechselspannung. ( Laborgerät ).
Beschreibung: Gebrauchsanweisung:
1. Vor Inbetriebnahme des Wechselspannungsmessgerätes ist durch Betätigen des
seitlichen Auslöseknopf ( Rot ) zu prüfen, ob der Wahlschalter ausgerastet ist.
2. Leitungen an die zugehörigen, gekennzeichneten Klemmen anschließen.
3. Vor dem Messen den jeweils in Frage kommenden Messbereich einstellen. Eine
Einstellung des Wahlschalters für den 6 mV – und 15 mV – Messbereich wird nicht
vorgenommen, da die gesonderten Anschlussklemmen nicht über den Schalter
führen.
4. Wahlschalter vorsichtig drücken, bis Instrument anspricht. Steht der Zeiger am
Ende oder Anfang der Skala, den nächst höheren bzw. nächst niedrigeren
Messbereich wählen. Ist der Zeigerausschlag gut ablesbar, Wahlschalterknopf bis
zum einrasten durchdrücken.
5. Skalenteile ablesen und mit Umrechnungsfaktor ( Messbereichswert dividiert
durch 30 ) multiplizieren. Die untere Skala gilt nur für den 6 mV – Messbereich.
6. Beim Übergang auf ein anderen Messbereich ist die Verriegelung des Wahlschalters
durch Drücken des seitlichen Auslöseknopf ( Rot ) aufgehoben und das Messwerk
abgeschaltet und
kurzgeschlossen.
7. Wird das Gerät nach durchgeführten Messungen im 6 mV – und 15 mV –
Messbereich für einen Messbereich des Schalters verwandt, muss sich die
Zuleitung stets an der bezeichneten Anschlussklemme ( Schalter ) befinden, da
bei Nichtbeachtung eine Beschädigung des Messwerkes eintreten kann.
8. Zur Erhaltung der Klassengenauigkeit im 600 V – Messbereich darf das Messwerk
nur kurzzeitig (etwa 5 Minuten) eingeschaltet bleiben. Nach dem ablesen ist
daher das Messwerk durch Drücken des Auslöseknopfes abzuschalten.
9. Nach Gebrauch des Gerätes stets seitlichen Auslöseknopf drücken. Das hierdurch
erfolgte kurzschließen des Messwerkes trägt zur Vermeidung von
Transportschäden bei.
Elektrische Daten vom Gerät selbst:
Wechselspannung: Innenwiderstand 500 Ω/Volt.
Messgenauigkeit: 2,5 %
Prüfspannung: 2 000 Volt
Messwerk: Drehspul Messwerk mit Spannbandaufhängung und
Messgleichrichter.
Messbereiche: Wechselspannung von 3 mV bis 600 Volt.
Auszug von der Kurzbeschreibung auf der Rückseite.
