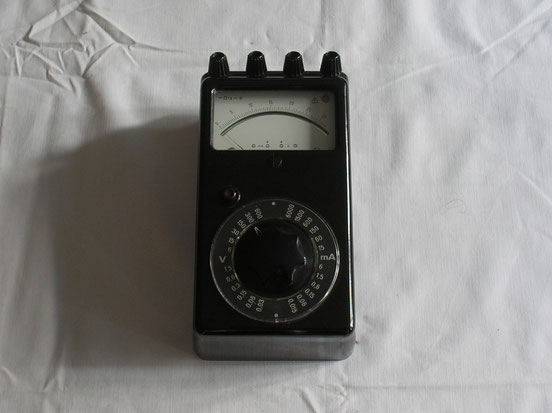

E A W – VEB Elektr. Apparate Werk Berlin Treptow Bild 181
Herstellungsjahr: ca. 1950
Bezeichnung: Universal Multi Meter für Gleichstrom ( Laborgerät ).
Beschreibung: Gebrauchsanweisung:
1. Vor Inbetriebnahme des Gleichstrom - Vielfachmessgerätes ist durch Betätigen
des seitlichen Auslöseknopf ( Rot ) zu prüfen, ob der Wahlschalter ausgerastet ist.
2. Bei Strom – und Spannungsmessung Leitungen an die zugehörigen Klemmen
anschließen.
3. Vor dem Messen den jeweils in Frage kommenden Messbereich einstellen.
4. Wahlschalter vorsichtig drücken, bis Instrument anspricht. Steht der Zeiger am
Ende oder Anfang der Skala, den nächst höheren bzw. nächst niedrigeren
Messbereich wählen. Ist der Zeigerausschlag gut ablesbar, Wahlschalterknopf
bis zum einrasten durchdrücken.
5. Skalenteile ablesen und mit Umrechnungsfaktor ( Messbereichswert dividiert
durch 30 ) multiplizieren.
6. Beim Übergang auf ein anderen Messbereich ist die Verriegelung des Wahlschaltes
durch Drücken des seitlichen Auslöseknopf ( Rot ) aufgehoben und das Messwerk
abgeschaltet.
7. Das Messgerät kann gleichzeitig zur Strom – und Spannungsmessung an
beliebigen Stellen einer Schaltung Verwendung finden.
Beim Umschalten findet trotz abgeschaltetem Messwerk keine
Unterbrechung des äußeren Stromkreises statt.
Elektrische Daten vom Gerät selbst:
Gleichspannungspfad: Innenwiderstand 100 000 Ω/Volt.
Messgenauigkeit: 1,5 %
Prüfspannung: 2 000 Volt
Messwerk: Drehspul Messwerk mit Spannbandaufhängung.
Messbereiche: Gleichspannung von 3 mV bis 600 Volt
Gleichstrom 1,5 m Amp. bis 6 000 m Amp.
Auszug von der Kurzbeschreibung auf der Rückseite.
