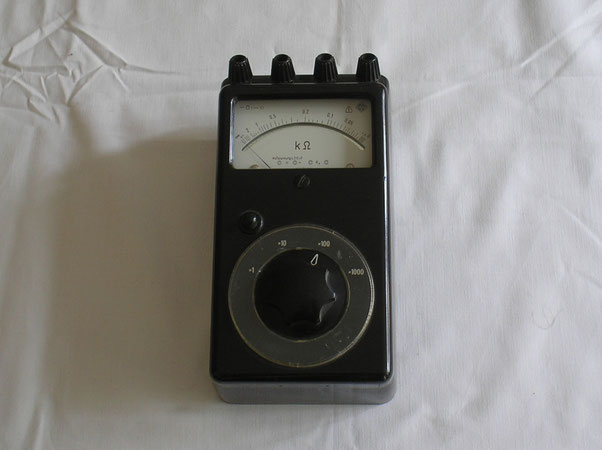

E A W – VEB Elektr. Apparate Werk Berlin Treptow Bild 182
Herstellungsjahr: ca. 1950
Bezeichnung: Multimeter Widerstand für feste Leiter. ( Laborgerät ).
Beschreibung: Gebrauchsanweisung:
Vorbereitung zum Messen.
1. Zeigerruhelage mit geschlitztem Knopf auf Teilstrich ∞ einstellen.
2. Eingerasteten Schalterknopf drücken und Zeigerausschlag mit
Rändelknopf auf Teilstrich 0 einregeln.
Bei fehlendem oder zu geringem Zeigerausschlag ist eine neue
Flachbatterie BDL 4,5 oder BDT 4,5 nach Lösen der beiden auf der
Rückseite befindlichen mit weißem Punkt gekennzeichneten Schraubern
und abheben der kleinen Bodenplatte in das Gehäuse einlegen. Wird eine
Fremdbatterie verwendet, muss beachtet werden, dass diese ca. 4,0 Volt
beträgt und an die mit + / - gekennzeichneten Geräteklemmen unter
Beachtung der richtigen Polung angeschlossen ist.
Messen.
1. Zu Messenden Widerstand von Nebenschlüssen und angelegten
Spannungen freimachen und an die beiden, mit Rx gekennzeichneten
Klemmen anschließen.
2. Der Messbereich ist so zu wählen, dass die Ablesung möglichst auf der
rechten Seite der Skala erfolgen kann.
Vor der Ablesung Zeigerausschlag wie unter Vorbereitung zum Messen
Punkt einregeln.
3. Zeigerausschlag ablesen und mit dem Faktor des jeweiligen Messbereiches
multiplizieren.
Messbereiche:
Schalterstellung X 1 = 2 Ω bis 10 kΩ
X 10 = 20 Ω bis 100 kΩ
X 100 = 200 Ω bis 1 MΩ
X 1000 = 2 k Ω bis 10 MΩ
Messwerk. Drehspul Messwerk mit Spannband Lagerung.
Messgenauigkeit: 1,0 % über Skalenbogen.
Auszug von der Kurzbeschreibung auf der Rückseite.
