MTM Messtechnik Mellenbach DDR  Multiprüfgerät Typ. UNI - 7  von 1976

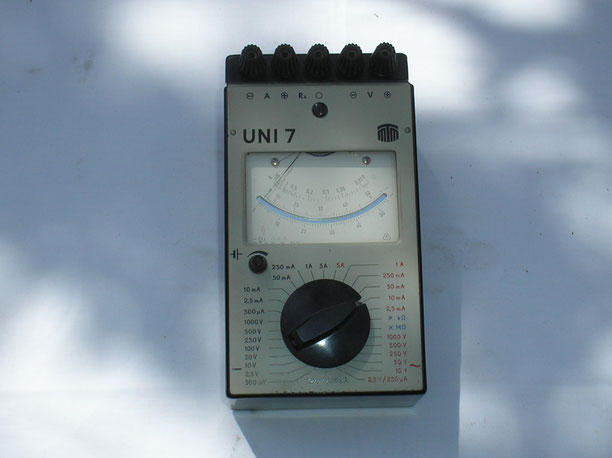

Zum Vergrößern anklicken - Bild 192

M T M Messtechnik Mellenbach Thüringen V E B / DDR              Bild 192



Herstellungsjahr:          1976



Bezeichnung:                  Universal – Multimeter für Strom , Spannung und Widerstand

                                              Typ. UNI – 7.



Beschreibung:                 Mit dem Universalmesser  7 können Ströme und Spannungen in

                                               Gleich – und Wechselstromkreisen und rein ohmsche Widerstände

                                               gemessen werden. Im 250 Volt Wechselspannungsmessbereich

                                               können mit Hilfe einer Fremdspannung auch Kapazitätswerte

                                               ermittelt werden.



Messwerk:



Das Messwerk mit ein Spannbandgelagerten Kernmagnet – Drehspulmesswerk, welches durch seinen konstruktiven Aufbau gegen mechanische Stöße und Schwingungen weitestgehend unempfindlich ist.



Messbereichsumschalter:



Der Universalmesser 7 hat eine noch weiter verbesserte Einknopfbedienung.  Alle Schaltfunktionen werden mit einem Schalterknopf bewerkstelligt. Durch die Umschaltung auf ein anderen Messbereich wird automatisch die Verriegelung des Schalters aufgehoben. Ohne die Messgröße vom Universalmesser zu trennen, kann dann auf ein anderes Messbereich geschaltet werden. Ist der neue Messbereich gewählt, dann wird mit einem leichten Druck der Schalterknopf nach unten gedrückt, bis die Messgröße auf dem Messwerk angezeigt wird.

Wenn der gewählte Messbereich der für die Messgröße richtig ist, wird der Schaltknopf nach unten über ein fühlbaren Widerstand gedrückt, bis eine hörbare Rastung erfolgt.



Messbereiche:



Gleichstrom:                                 50 µAmp. bis 5,0 Ampere

Wechselstrom:                             250 µAmp: bis 5,0 Ampere

Gleichspannung:                         100 mVolt bis 1 000 Volt

Wechselspannung:                     2,5 Volt bis 1 000 Volt

Widerstand:                                  0 bis 10,0 kΩ  und  0 bis 10,0 MΩ

Preüfspannung:                           2 000 Volt

Innenwiderstand:                       20 000 Ω / Volt ±  und  4 000 Ω / Volt ~

Messgenauigkeit:                        1,5 % Messbereichsendwert



Techn. Daten von Originalbeschreibung von 1976.
