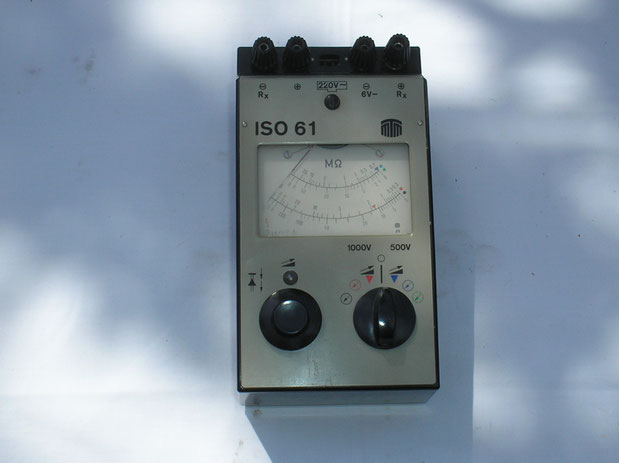

M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 195-1
Herstellungsjahr: 1978
Bezeichnung: Isolationsmesser mit Transverter Typ. ISO – 61
Beschreibung: Beim Isolationsmesser mit Transverter wird die erforderliche
Messspannung nicht wie in herkömmlicher Weise mittels eines Kurbelinduktors erzeugt, sondern einer 6,0 Volt Batterie entnommen. Diese niedrige Gleichspannung wird im Transverter in eine Wechselspannung umgewandelt, auf die Erforderliche Höhe transformiert und dann wieder gleichgerichtet. Mit dem rechten Bedienungsknopf werden die verschiedenen Messspannungen, die Messbereiche oder die vor Beginn des Messens erforderlichen Abgleichstellungen eingestellt. Im Einzelnen sind mit dem Umschalter, beginnend beim rechten Anschlag folgende Funktionsstellungen einstellbar:
Isolationsmesser ISO 61:
Messspannung 500 und 1000 Volt
Messen mit 500 Volt ( Grün ) 0 bis 200 MΩ
Messen mit 500 Volt ( Blau ) 0,1 bis 20 MΩ
Abgleich für die Messspannung 500 Volt ( ▼ ).
Abgleich für die Messspannung 1000 Volt ( ▼ ).
Messung mit 1000 Volt ( Rot ) 0,3 bis 100 MΩ
Messung mit 1000 Volt ( Schwarz ) 0 bis 1000 MΩ
Durch Drücken des linken Bedienknopfes wird das Gerät eingeschaltet. Die Funktion wird durch die über dem linken Bedienungsknopf angeordnete Glimmlampe angezeigt. Leuchtet die Glimmlampe nicht, ist der Abgleich des Gerätes bzw. eine Isolationsmessung nicht möglich.
Durch drehen dieses Bedienungsknopfes im Gedrücktem Zustand, wird bei der entsprechenden Stellung des Umschalters die Messspannung unter Beachtung der farbigen Marke auf der Skala eingestellt.
Die Messgenauigkeit in allen Bereichen beträgt 2,5 % der Skalenlänge.
Die Prüfspannung ist 2 000 Volt
Das Messwerk ist ein Spannband gelagertes Drehspul Messwerk.
Techn. Daten aus Originalbeschreibung von 1978.
