DDR - Produktionen

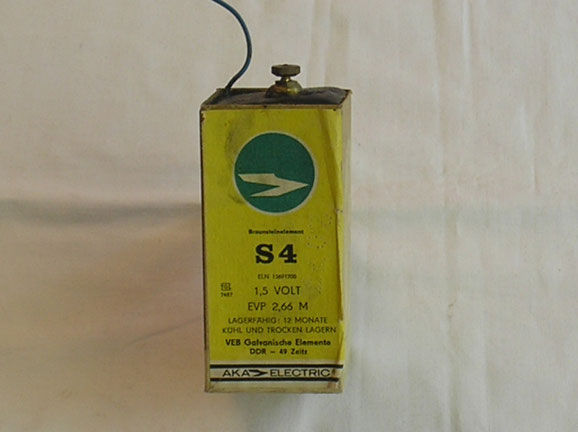

V E B Galvanische Elemente DDR – Zeitz Bild 300
Herstellungsjahr: 1950
Bezeichnung: Braunstein – Element Typ. S 4
Beschreibung: Die Zink – Braunstein – Zelle ist der Oberbegriff für verschiedene
galvanische Elemente, deren Elektroden durch Zink und
Mangandioxid ( Braunstein ) gebildet werden, sich aber im
Aufbau und dem Elektrolyt unterscheiden.
Allgemein:
Zink – Braunstein – Zellen sind Speicher für elektrische Energie durch Umwandlung
aus chemischer Energie. Die Elektrospannung beträgt bei allen Zellen dieser Familie etwa 1,5 Volt.
Zu den Zink – Braunstein – Zellen zählen folgende Zellen:
1. Leclanché – Element
Die älteste Ausführung ist das historische Leclanché Element von 1866 welches anfangs eine flüssige Ammoniumchloridlösung als Elektrolyt verwendet und zu den Nasszellen zählte. Durch Eindicken mit Weizenmehl und verschiedenen Verschlusssysteme stellten Weiterentwicklungen eine frühe Form der heute üblichen Trockenbatterien dar.
2. Zink – Kohle – Zelle
Die Zink – Kohle – Zelle verwendet als Elektrolyt auch eine Ammoniumchloridlösung, allerdings nicht mehr in flüssiger Form, sondern in gebundener Form.
3. Zinkchlorid – Zelle
Bei der Zinkchlorid – Zelle bildet die Zinkelektrode ebenso den negativen Pol und Mangandioxidpulver ( Braunstein ) den Positiven Pol. Allerdings unterscheidet sich die Zelle durch den Elektrolyt und die chemische Reaktion in der Zelle.
4. Alkali – Mangan – Zelle
Die Alkali – Mangan – Zelle ist die derzeit am häufigsten verwendete Primärzelle. Sie benutzt einen Separator aus Zellstoff und Kalilauge als Elektrolyt in Bindemitteln.
Texte aus Lucien F. Trüb, Paul Rüetschi – Springerverlag 1998 ISBN Nr. 3-540-62997-1.
Deutsche Kohlenbürsten und Elementen Fabrik Bild 300-1
Carbon AG Frankfurt a/M Bonames
Herstellungsjahr: 1942
Bezeichnung: Braunstein – Element Typ. T 30 für Wehrmacht OB Telefon
Apparate.
Beschreibung: Die Zink – Braunstein – Zelle ist der Oberbegriff für verschiedene
galvanische Elemente, deren Elektroden durch Zink und
Mangandioxid ( Braunstein ) gebildet werden, sich aber im Aufbau
und dem Elektrolyt unterscheiden.
Beschreibung und Techn. Details vom Gerät, selbst erstellt.

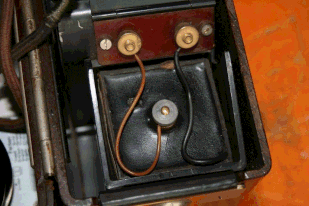

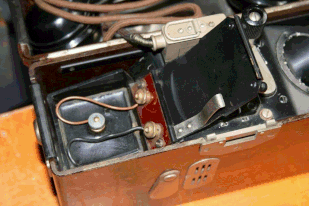

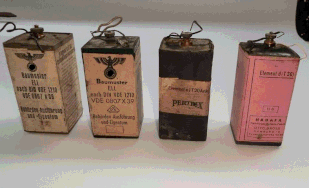

Die hier gezeigten Braunstein Elemente des Typs T 30 wurden für die Wehrmacht exklusiv hergestellt. Verwendung fanden diese Elemente in der Telefon Technik.
Aufbau eines Braunstein Elementes.
Beschreibung und Techn. Details vom Gerät, selbst erstellt.
