Messgerät - Elektrotechnik
DDR - Produktionen

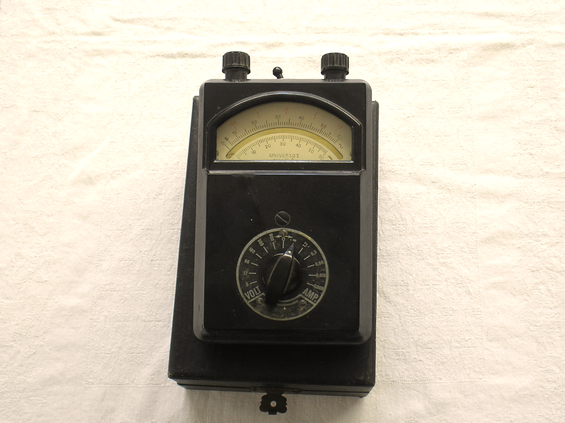

Fa. KARI – Kahnt & Riede - Gera / DDR Bild 472
Herstellungsjahr: 1949
Bezeichnung: Vielbereich Messgerät – Universo - 1 000 Ω / Volt.
Beschreibung: Das „ Universo „ ist ein handliches Vielbereich – Messgerät für
Strom und Spannungsmessungen bei Gleich und Wechselstrom.
Es enthält insgesamt 24 eingebaute Messbereiche, welche mit einem übersichtlichen
Messbereich Wähler geschaltet werden.
Für die jeweilige Stromart ( = oder ~ ) ist ein besonderer Schalter eingebaut.
Als Anzeigeinstrument wird ein hochwertiges Drehspulmesswerk mit Messzeiger und
Spiegelskala benutzt.
Bei Wechselstrom ist vor das Messwerk ein besonderer Spezial – Messgleichrichter
geschaltet.
Um die bekannten und unerwünschten Temperaturfehler von Trockengleichrichtern unwirksam zu machen, wird dieser Messgleichrichter in einer neuartigen Kompensationsschaltung betrieben, so dass selbst bei größten Unterschieden der Außentemperatur dieselbe Messgenauigkeit wie bei Gleichstrom gewährleistet ist.
Das „ Universo „ wird in zwei Ausführungen, mit einem Innenwiderstand von 333 Ω / Volt und 1 000 Ω / Volt hergestellt. Das geeignetste Messgerät für Betrieb, Reparaturwerkstatt, Montage u.s.w. , ist das „ Universo „ 333 Ω / Volt.
Allgemein wird es daher auch meist geliefert.
Techn. Daten:
Strommessungen: 0,003 bis 6,0 Ampere
Spannungsmessungen: 3,0 bis 600,0 Volt
Genauigkeit: ± 1,5 % vom Endwert
Ablesung: Das Universo besitzt zur Ablesung zwei 60 ° Grad Skalen.
Die obere ist für Wechselstrom, die untere für Gleichstrom.
Techn. Daten und Details aus Originalbeschreibung von 1949.
Fa. KARI – Kahnt & Riede - Gera / DDR Bild 472-1
Herstellungsjahr: 1949
Bezeichnung: Vielbereich Messgerät – Universo - 1 000 Ω / Volt.
Beschreibung: Das „ Universo „ ist ein handliches Vielbereich – Messgerät für Strom und Spannungsmessungen bei Gleich und Wechselstrom.

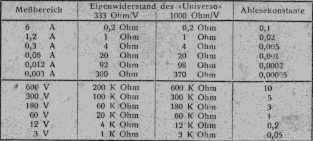

Der abgelesene Wert multipliziert mit der Ablesekonstante des jeweiligen Messbereiches ergibt das Messresultat. Falls die ungefähre Messgröße nicht bekannt ist, so muss immer mit dem größten Messbereich begonnen werden. Bei genaueren Messungen ist es erforderlich, in niederohmigen Stromkreisen den Spannungsabfall und in hochohmigen Spannungskreisen den Eigenverbrauch des Messgerätes zu berücksichtigen. Der Eigenwiderstand des Universo ist daher für jeden Messbereich in der Tabelle angegeben.
Techn. Daten und Details aus Originalbeschreibung von 1949.
