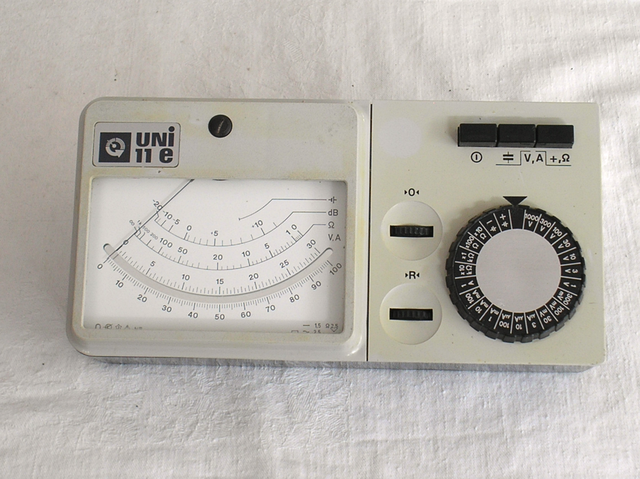

M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 575
Herstellungsjahr: 1987
Bezeichnung: Vielfach – Multimeter Modell UNI 11 e
Beschreibung: Für die vielfältigen Messaufgaben in Elektrotechnik und
Elektronik stehen heute eine breite Palette von Messgeräten zur
Verfügung.
Eine Bereicherung stellt dabei der UNI 11 e dar, das für die vielfältigsten Messaufgaben geeignet und ausgelegt ist.
Der UNI 11 e , ein moderner elektronischer Vielfachmesser mit FET – Verstärker und Drehspulmesswerk, zeichnet sich besonders durch den konstant hohen Eingangswiderstand in allen Spannungsbereichen sowie einen geringen Eigenverbrauch in allen Strommessbereichen aus.
Gemeinsame lineare Skalen für alle Gleich und Wechselgrößen, ein großer Frequenzbereich, netzunabhängiger Betrieb und einfache Bedienung sind weitere Vorteile des UNI 11 e.
Beschreibung und Details aus Original Unterlagen von 1987 – VEB Mellenbach DDR.
Als Zusatz gibt es eine Stromversorgung 230 / 2 x 9 Volt DC mit Adapter für die zwei 9 Volt Block Batterien, weiterhin einen Transverter für 2 x 9 Volt, gespeist durch eine 1,5 Volt Babyzelle. Alle Teile für diesen Transverter konnte im Gerät nachträglich verbaut werden.
All dies hat man gemacht, weil die 9 Volt Block – Batterien in der DDR und auch bei den Bruderstaaten „ UDSSR „ als Mangelware geführt wurden.
M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 575-1
Herstellungsjahr: 1987
Bezeichnung: Vielfach – Multimeter Modell UNI 11 e
Beschreibung: Für die vielfältigen Messaufgaben in Elektrotechnik und Elektronik stehen heute eine breite Palette von Messgeräten zur Verfügung.
Beschreibung und Details aus Original Unterlagen von 1987 – VEB Mellenbach
DDR.
Lieferbares Zubehör -
1
Nebenwiderstand NW 11 zur Erweiterung der Gleich u. Wechselstrombereiche auf 3, 10, 30 Ampere
Hochspannungsmessspitze HMS 30 e
Messung bis 30 kV Gleichspannung.
Hochfrequenz – Tastkopf Modell HK 11
Frequenzbereich 50 kHz bis 800 MHz.
M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 575-2
Herstellungsjahr: 1987
Bezeichnung: Vielfach – Multimeter Modell UNI 11 e
Beschreibung: Für die vielfältigen Messaufgaben in Elektrotechnik und Elektronik stehen heute eine breite Palette von Messgeräten zur Verfügung.
Beschreibung und Details aus Original Unterlagen von 1987 – VEB Mellenbach DDR.
Lieferbares Zubehör -
2
Batteriekammer vom UNI 11 e mit zwei 9 Volt Blöcke zur Versorgung des FET - Verstärkers und einer R 6 Zelle für die Widerstandsbereiche.
Stromversorgungsnetzteil 230 Volt ~ / 2 x 9 Volt DC.
Modell NT 11 für UNI 11 e.
Batteriekammer vom UNI 11 e mit dem Adapter für die zwei Anschlüsse der 9 Volt Blöcke und einer R 6 Zelle für die
Widerstandsbereiche.
M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 575-3
Herstellungsjahr: 1987
Bezeichnung: Vielfach – Multimeter Modell UNI 11 e
Beschreibung: Für die vielfältigen Messaufgaben in Elektrotechnik und Elektronik stehen heute eine breite Palette von Messgeräten zur Verfügung.
Beschreibung und Details aus Original Unterlagen von 1987 – VEB Mellenbach
DDR.
Lieferbares Zubehör -
3
Transverter von 1,5 Volt Batterie R 14 auf 2 x 9 Volt ± DC. Ersatz für die 2 Stück 9 Volt Batterien vom Typ. 6 F .
Batteriekammer vom UNI 11 e mit Transverter und Batterie von Typ. R 14 für die Versorgung des Tansverter - Bausteins und
einer R 6 Zelle für die Widerstandsbereiche.
M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 575-4
Herstellungsjahr: 1987
Bezeichnung: Vielfach – Multimeter Modell UNI 11 e
Beschreibung: Für die vielfältigen Messaufgaben in Elektrotechnik und Elektronik stehen heute eine breite Palette von Messgeräten zur Verfügung.
Beschreibung und Details aus Original Unterlagen von 1987 – VEB Mellenbach
DDR

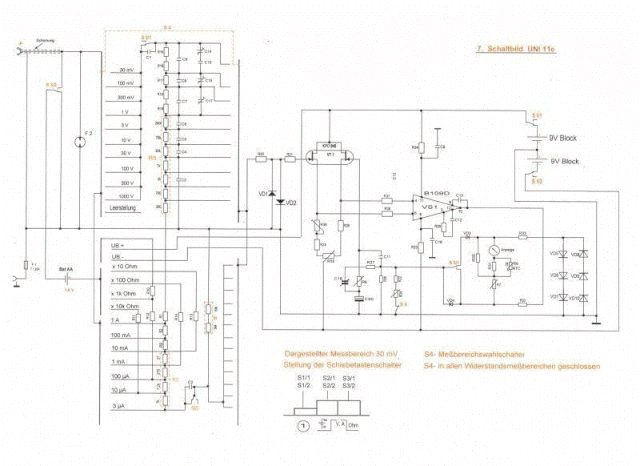

Schaltplan vom UNI 11 e
Beschreibung und Details aus Original Unterlagen von 1987 – VEB Mellenbach
DDR
