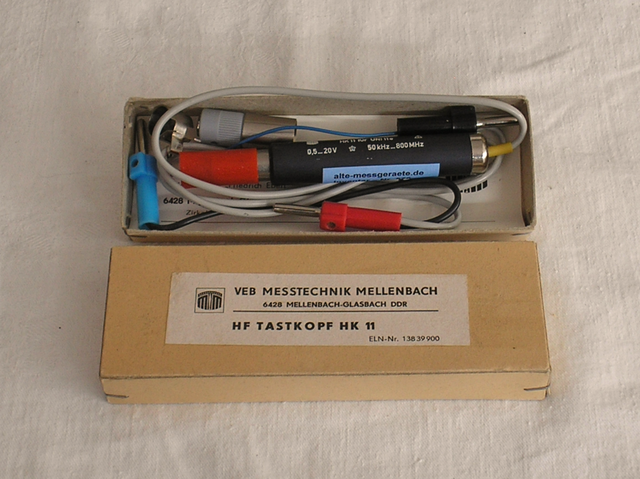

M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 576
Herstellungsjahr: 1985
Bezeichnung: Hochfrequenz – Tastkopf Modell HK 11
Beschreibung: Der Hochfrequenz – Tastkopf Modell HK 11 ist ein begrenzt
austauschbares Zubehör zum elektronischen Vielfachmesser UNI 11 e.
Er dient der Erweiterung des Frequenzbereiches zur Messung sinusförmiger Wechselspannungen in einem bestimmten Spannungsbereich. Sein Einsatzgebiet erstreckt sich von der Signalverfolgung und Überprüfung von Hochfrequenz – Oszillatoren bis zur Pegelmessung in abgestimmten Leitungssystemen. Besonders für diesen Zweck ist der BNC – Vorsteckadapter zu verwenden, welcher einen direkten Anschluss an solche Systeme und Geräte erlaubt.
Achtung:
Der Hochfrequenz – Tastkopf Modell HK 11 ist sowohl für den Vielfachmesser Modell UNI 11e und UNI 12 e anwendbar.
Beschreibung und Techn. Details aus Original Unterlagen VEB Mellenbach
DDR – von 1984
Durchführung der Messung:
HK 11 entsprechend Bild an den UNI 11 e anschließen.
Messbereich Schalter auf eine der Messspannung entsprechenden Messbereich schalten.
Bedienung des UNI 11 e entsprechend der Bedienungsanweise in seiner Bedienungsanleitung ( Messung von Gleichspannungen ) .
Masseleitung des HK 11 an den der Hochfrequenz nächstgelegenen Massepunkt anschließen.
Mittels Tastspitze des HK 11 des entsprechenden Messbereiches die Spannungswerte ermitteln.
M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 576-1
Herstellungsjahr: 1985
Bezeichnung: Hochfrequenz – Tastkopf Modell HK 11
Beschreibung: Der Hochfrequenz – Tastkopf Modell HK 11 ist ein begrenzt
austauschbares Zubehör zum elektronischen Vielfachmesser UNI 11 e.
Bei der Messung in abgestimmten Systemen oder an den Geräten mit BNC – Anschlüssen
soll in jedem Fall mit dem BNC – Vorsteckadapter gearbeitet werden.
Hierzu ist die Masseleitung mit Anschlußschelle vom HK 11 abzuziehen und der BNC –
Vorsteckadapter dafür anzustecken.
ACHTUNG:
Der HK 11 besitzt ein Metallisch leitendes Gehäuse !.....
Bei der Messung an und in Geräten ist darauf zu achten, dass diese keine galvanische Verbindung zum Netz haben, wodurch gefährliche Spannungen am Gehäuse anliegen können. Deren Betrieb darf nur über einen Trenntrafo erfolgen !.....
Die geltenden Sicherheitsbestimmungen sind zu Beachten.
Beschreibung und Techn. Details aus Original Unterlagen VEB Mellenbach
DDR – von 1984
M T M Messtechnik Mellenbach Thüringen V E B / DDR Bild 576-2
Herstellungsjahr: 1985
Bezeichnung: Hochfrequenz – Tastkopf Modell HK 11
Beschreibung: Der Hochfrequenz – Tastkopf Modell HK 11 ist ein begrenzt
austauschbares Zubehör zum elektronischen Vielfachmesser UNI 11 e.
Technische Daten:
Messbereich HK 11 im Messbereich UNI 11 e Amplitudenfehler bei 100 MHz
20 V 10 V ± 2,5 %
6 V 3 V ± 2,5 %
2 V 1 V - 2,5 bis + 5 %
< 500 mV bis 50 mV 100 mV oder 30 mV als Indikator verwendbar
Überbelastbarkeit: 100 %
Frequenzbereich: 50 kHz bis 800 MHz.
Frequenzgang: 1 dB von 50 kHz bis 300 MHz.
Einmessung bei UHF = 3 V: 2 dB von 300 kHz bis 800 MHz.
> 800 MHz als Indikator verwendbar.
Eingangswiderstand: > 100 k Ω bei 100 MHz.
> 3 pF bei 100 MHz.
Beschreibung und Techn. Details aus Original Unterlagen VEB Mellenbach
DDR – von 1984
