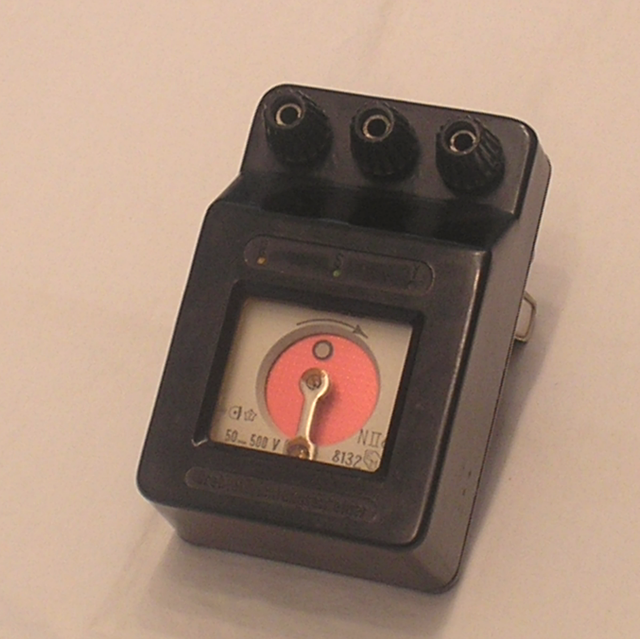

Drehfeldrichtungsanzeiger vom VEB - Excelsiorwerk Leipzig - DDR - Fertigungsjahr 1977
Zum Vergrößern anklicken - Bild 694

V E B   Excelsiorwerk  Leipzig  – DDR               Bild 694



Herstellungsjahr:       1977



Bezeichnung:               Drehfeld – Richtungsanzeiger für 3 Leiter Drehstrom.



Beschreibung:             Die drei Wechselspannungen eines Drehstromsystems, die z.B. zwischen dem Sternpunkt und den drei Außenleitern abgegriffen werden können, erreichen ihren Höchstwert nicht gleichzeitig, sondern zeitlich nacheinander.



 Die Zeitdifferenz zwischen zwei Spannungen beträgt 1/3 der Periodendauer, bei  50  Hz -  also  6,67  ms.



In einem Zeigerdiagramm drückt sich diese zeitliche Verschiebung durch eine räumliche Phasenverschiebung von 120 ° aus.

Werden die mit R, S, und T bezeichneten Klemmen an der Frontseite des Drehfeld – Richtungsanzeigers mit den 3 Außenleitern des Drehstromnetzes verbunden, so dreht sich die im Fenster des Instrumentes sichtbare Scheibe. Die Phasenvolge ist richtig, d.h. sie entspricht der Folge R – S – T, wenn die Drehung in richtung Pfeil erfolgt.



Techn. Daten:

Einschaltdauer:                           30 Sek. Maximal

Betriebsspannung:                    50 bis 500 Volt

Stromaufnahme:                         3,5 m Ampere pro ‚‘Phase bei 380 Volt ~



Auszug aus Techn. Beschreibung VEB Excelsiorwerk – Leipzig / DDR


Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1

Im Bild 1 gezeigt, die Innere Schaltung vom Drehfeld - Richtungsanzeiger.



Bestehend aus drei Spulen ( S 1 ... S 3 ) um 120 ° versetzt mit je 6,0 k Ohm und je einem Vorwiderstand ( R 1 .... R 3 ) mit 30,0 k Ohm 1,o Watt.



Techn. Daten:

Betriebsspannung: 100 – 500 Volt ~

Frequenz: 15 Hz. bis 500 Hz.

Betriebslage: waagerecht

Prüfspannung: 2 000 Volt

Messwerk: Induktionsmesswerk

Stromaufnahme: 3,5 mAmp. pro Phase

bei 380 Volt Wechselspannung

Einschaltdauer: max. 30 sek.
