Messgerät - Elektrotechnik
Fa. Benning - Bucholt
Fa. Benning GmbH. Bocholt Bild 424
Herstellungsjahr: 1965

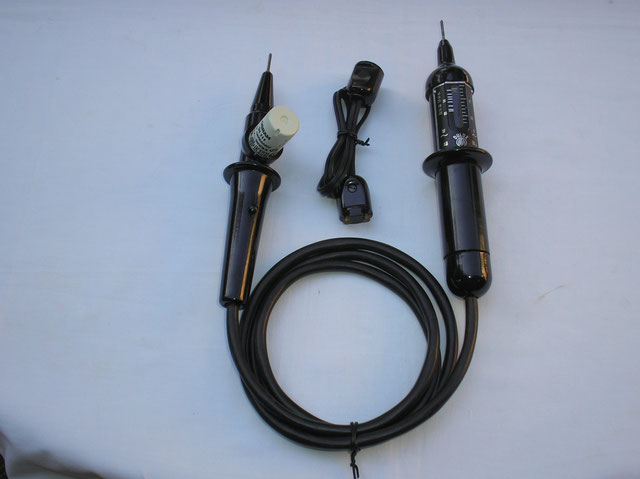

Bezeichnung: Zweipoliger Spannungsprüfer ( Duspol ) für Wechselspannung und
Prüfung von Zündelementen ( Starter ) in Leuchtstoffleuchten.
Beschreibung: Ein rundes längliches Bakelit Gehäuse mit Spannung – Spule und
Prüfspitze und Verbindungsleitung zu einem zweiten Bakelit
Gehäuse mit Prüfspitze und Prüftaste.
Im Inneren befindet sich eine Spule die von der zu Messende Spannung ( Wechselspannung ) durchflossen wird und ein entspr. Magnetfeld erzeugt.
Ein Eisenstab mit Feder wird je nach Stärke vom Magnetfeld in das Spuleninnere eingezogen.
Eine Markierung am Eisenstab zeigt am rechten Rand des Fensters die entsprechenden Spannungswerte an.
Das Gerät ist nur für Wechselspannung zugelassen.
Die Spannungsbereiche bei Wechselspannung: 110, 220, Volt.
An der Prüfspitze der linken Seite befindet sich eine Buchse zur Aufnahme eines zu prüfenden Starters von Leuchtstoffleuchten. Diese Starter sind für das Zünden der Röhre gedacht und sind für versch. Zündleistungen gefertigt. Mit Hilfe dieses Prüfgerätes ist es möglich die vorhandene Zündleistung zu Prüfen und zu Messen. An dem linken Fenster der Anzeige ist die Leistungsangabe von 10 Watt bis 85 Watt angegeben. Die Prüftaste unterhalb der Buchse für den Starter, dient zum Prüfen des Starters. Ohne Druck auf die Prüftaste wurde nur die vorhandene Wechselspannung von 110 bis 220 Volt angezeigt.
Erklärung:
Ein Spannungsprüfer ist ein elektrisches Prüfmittel, mit dem das Vorhandensein, bei manchen zusätzlich die Höhe, von Wechsel oder Gleichspannung an Betriebsmäßig Spannungsführender Teile festgestellt wird.
Techn. Daten vom Gerät selbst.
