Messgerät - Elektrotechnik
Gebr. Kiesewetter Leipzig

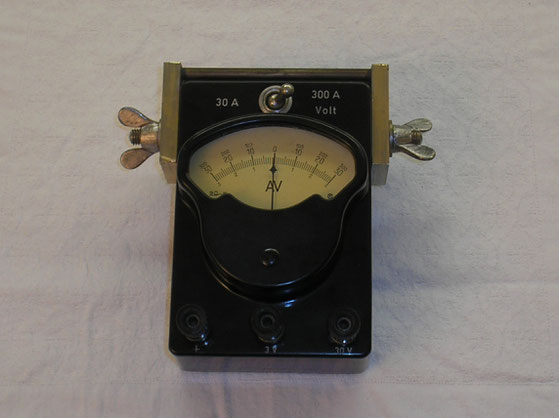

Fa. Gebr. Kiesewetter – Leipzig Bild 441
Herstellungsjahr: ca. 1930
Bezeichnung: Multimeter für Gleichspannung und Gleichstrom.
Beschreibung: Ein einfaches Messgerät zur Prüfung von einzelnen Batteriezellen bis
3,0 Volt Gleichspannung, sowie für ganze Batterien bis 30,0 Volt
Gleichspannung.
Mit einem eingebauten Messadappter, dem sog. „ Shunt „ ist eine Strommessung von 30,0 Ampere möglich.
Durch einen auf der Äußeren Seite oberhalb vom Messwerk angebrachter „ Shunt „ ist eine Strommessung bis 300,0 Ampere Gleichstrom möglich. Der Messbereich von 30,0 oder 300,0 Ampere wird über einen kleinen Schalter eingestellt. Zwei Flügelmuttern mit 8 mm Metallbolzen sind für den Kabelanschluss bei 30,0 und 300,0 Ampere vorgesehen.
Ein Shunt ist ein niederohmiger elektrischer Widerstand, der zur Messung des elektrischen Stromes verwendet wird. Der Strom, der durch einen Shunt fließt, verursacht einen zu ihm proportionalen Spannungsabfall, der gemessen wird.
Strommessgeräte mit analogen oder digitalen Anzeigeinstrumenten werden meist über eine Messung der sehr kleinen Spannung an einem Shunt realisiert, z.B. 200 m Volt bei digitalen Messgeräten oder übliche 60 m Volt bei Zeigerinstrumenten.
Für die Messung von Gleichspannung sind 3 Buchsen mit der Bez. + , 3 , 30 Volt vorgesehen.
Eine Zeiger Nullpunkt korrektur ist unterhalb vom Messwerk vorhanden.
Techn. Daten: 3,0 Volt Gleichspannung
30,0 Gleichspannung
30,0 Ampere Gleichstrom
300,0 Ampere Gleichstrom Drehspul – Messwerk mit Edelsteinlagerung Gebrauchslage waagrecht Anzeigegenauigkeit 1,5 % Prüfspannung = 500 Volt Zeiger Nullstellung mittig ± Skalenteilung in 1 er , 10 er und 100 er Schritten
Text und Techn. Daten vom Gerät, selbst erstellt.
