Goerz - Wien - Austria

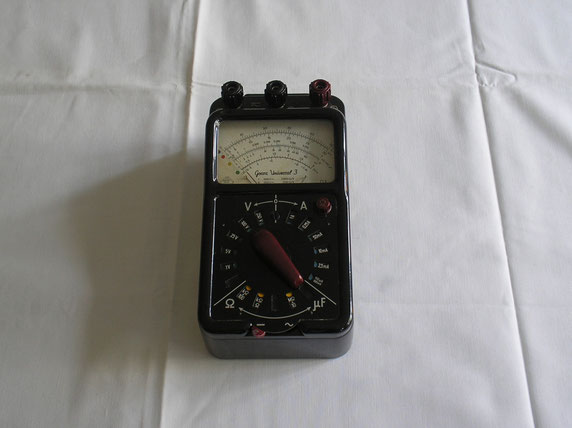

CP / Goerz – Wien – Österreich Bild 165
Herstellungsjahr: 1957
Bezeichnung: Vielfach Multimeter Universal 3 für Wechsel und Gleichstrom,
Widerstand und Kapazitäten – Messungen mit Fremdspannung.
Beschreibung: Für alle Strom und Spannungsmessbereiche sind die schwarzen
Anschlussklemmen zu verwenden. Der 1000 Volt
Gleichspannungsbereich ist direkt an die rote „ 1000V- „
Klemme anzuschließen u. der Messbereich Wähler auf „ 0 „ zu
stellen.
Auf richtige Messbereich u. Stromart achten.
Nach Beendigung der Messung Wähler in „ 0 „ Stellung ( Messkreis unterbrochen ) bringen, aber nicht unter Strom auf „ 0 „ schalten.
Soll eine Wechselspannung mit überlagerter Gleichspannung gemessen werden, so ist an die Klemme – und an die Steckbuchse „ µf „ anzuschließen, wobei der Gleichstrom durch einen 0,2 µf Kondensator abgeriegelt wird.
Widerstandsmessungen mit eingebauter Batterie ( 1,5 Volt ).
Ω: Messbereich Wähler auf „ Ω“, Umschalter auf „ – „ , schwarze Klemmen kurzschließen und Zeiger auf Endausschlag einregeln. Dann den zu messenden Widerstand an die – Klemme und Ω Steckbuchse anschließen und auf Ω Skala direkt ablesen.
kΩ: Messbereich Wähler auf „ kΩ“ , Umschalter auf „ – „, schwarze Klemmen kurzschließen und Zeiger auf Endausschlag einregeln. Dann den zu messenden Widerstand an die schwarzen Klemmen anschließen und auf kΩ Skala direkt in kΩ ablesen.
kΩ x 100: Messbereich Wähler auf kΩ x 100, sonst wie zuvor. Ablesung in kΩ mit 100 multiplizieren.
Widerstandsmessungen mit Fremdspannung ( 190 bis 240 Volt ~/ - )
MΩ x 10: Messbereich Wähler auf „ MΩ x 10 „, Umschalter auf „ – „ ,190 bis 240 Volt Gleichspannung an die schwarzen Klemmen anschließen und Zeiger auf Endausschlag einregeln .Dann den zu messenden Widerstand zwischen eine klemme und der Stromquelle legen. Ablesung im MΩ mit 10 multiplizieren.
MΩ: Messbereich Wähler auf „ MΩ „ , Umschalter auf „ ~ „, 190 bis 240 Volt Wechselspannung an die schwarzen klemmen anschließen und Zeiger auf Endausschlag einregeln. Dann den zu messenden Widerstand zwischen eine Klemme und Spannungsquelle legen und direkt in MΩ ablesen.
µf: Messbereich Wähler auf „ µf „ , Umschalter „ ~ „ , 190 bis 240 Volt Wechselspannung an die schwarzen Klemmen anschließen und Zeiger auf Endausschlag einregeln. Dann die zu messende Kapazität an die – Klemme und µf Steckbuchse anschließen und ihren Wert in µf auf der kΩ, MΩ, µf – Skala direkt ablesen.
Man sieht schon aufgrund der Beschreibung, dass Gerät brauchte etwas Gewöhnung.
Messbereiche: Gleichspannung 0 bis 250 Volt
„ Wechselspannung 0 bis 1000 Volt
„ Gleichstrom 0 bis 1,0 Ampere
„ Wechselstrom 0 bis 1,5 Ampere
„ Widerstand Ω 0 bis 100 Ω
„ „ kΩ 0 bis 10 kΩ
„ „ kΩ x 100 0 bis 1 MΩ
„ „ MΩ x 10 0 bis 10 MΩ
„ Kapazität 0 bis 10 µf
Innenwiderstand: Gleichspannung 20 kΩ / Volt
„ Wechselspannung 2 kΩ / Volt
Prüfspannung: 5000 Volt
Messwerk: Ein Spitzengelagertes Drehspul Messwerk
Messgenauigkeit: 1,5 % Skalenendausschlag.
Auszug von der Beschreibung auf der Rückseite vom Gerät.
