Messgerät - Elektrotechnik
Goerz - Wien - Austria

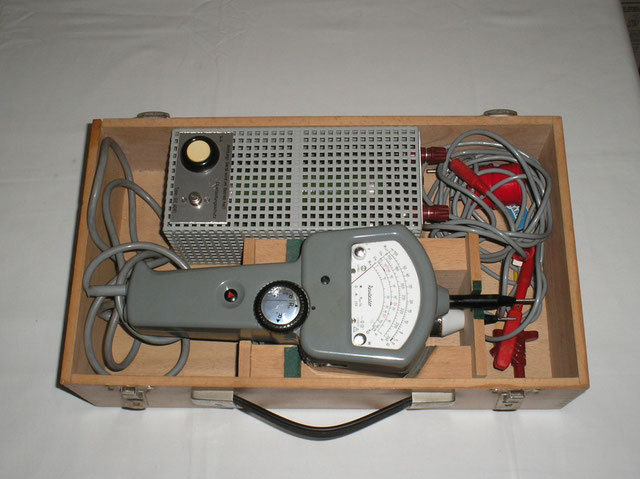

Goerz – Wien – Österreich Bild 210
Herstellungsjahr: 1972
Bezeichnung: Netzschleifenprüfgerät Revitester.
Beschreibung: Der Revitester ist ein Prüf und Messgerät zur Kontrolle der
Wirksamkeit der Schutzmaßnahme nach VDE 0100 / 12.65, in der
die Bestimmungen für das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 Volt zusammengefasst sind. Das Gerät ist verwendbar in allen Wechselstrom oder Drehstromanlagen mit Nennspannung gegen Erde oder Nullleiter. Trotz der erreichten Handlichkeit sind folgende Prüfungen möglich:
1. Richtiger Anschluß des Außenleiters.
2. Messung der Netzspannung ( im Bereich von 150 bis 240 Volt ).
3. Messung des Schleifenwiderstandes ( VDE 0100 § 9 N b2 ) und Überprüfung
der Nullung ( VDE 0100 § 10 N )
4. Überschlagsmäßige Messung von Schutzerdungswiderständen
( VDE 0100 § 9 N b1 )
5. Funktionsprüfung der FU – Schutzschaltung ( VDE 0100 § 12 N )
6. Funktionsprüfung der FI – Schutzschaltung bis 1 Ampere ( VDE 0100 § 13 N )
7. Messung des Isolationswiderstandes von Fußböden ( VDE 0100 § 24 N )
8. Überschlagsmäßige Bestimmung von Isolationswiderständen ( VDE 0100 § 223 N )
9. Messung der max. Berührungsspannung mit Ri = 3000 Ohm.
10. Durchgangsprüfung und Messung des Leitungswiderstandes.
Die umfangreiche Innenschaltung mit vielen Bauteilen in dem handlichen und gut zu bedienenden Meßgerät mit Prüfspitze ( Einhandbedienung ) untergebracht. Zum Lieferumfang gehört eine zweite Prüfspitze mit eingebautem Belastungswiderstand, die mit flexibler Leitung mit dem Handgerät verbunden ist.
Ein Sonderkabel gehört ebenfalls zum normalen Zubehör.
Auf besondere Bestellung kann ein Zusatzgerät für Messung des Schleifenwiderstandes mit höheren Prüfströmen bis 14 Ampere geliefert werden. Erforderlich bei Stromkreisen mit
In ≥ 60 A.
Techn. Daten von Original Beschreibung von 1972.
