CP / Goerz - Wien Austria

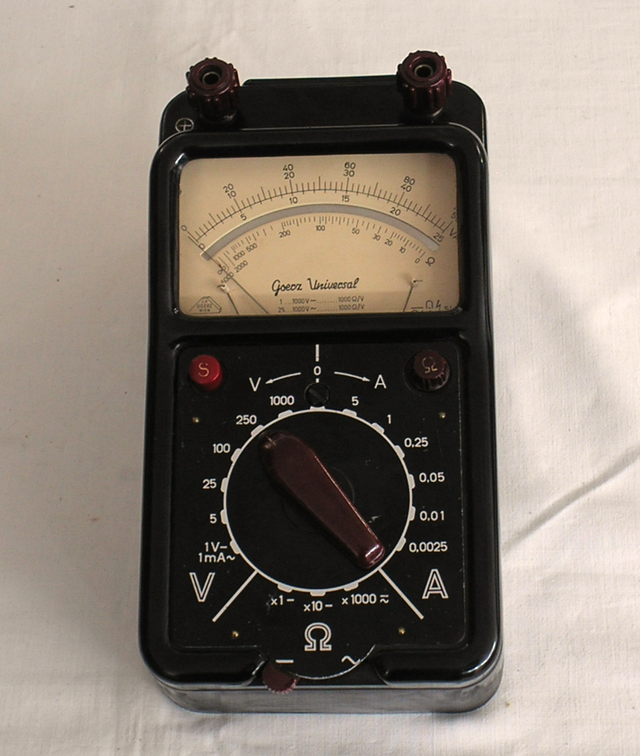

CP / Goerz – Wien – Österreich Bild 638
Herstellungsjahr: 1953
Bezeichnung: Multimeter Modell – Universal AC / DC / Ω
Beschreibung: Das Multimeter „ Universal „ ist das Gegenstück zum Modell
„ Universal 4 „.
Es ist sowohl für Gleich und auch Wechselstrom gedacht.
Ein genereller Unterschied zum Modell „ Universal 4 „ ist der, das Modell „ Universal „ besitzt ein Schutzschalter gegen Überlastung des Messgerätes
Zwei zusätzliche Steckbuchsen an der
Geräte Oberseite für ein Messbereich von 100 m Volt / 1 m Amp. DC siehe Bild 2
Beide Buchsen erlauben das verwenden eines Stromwandlers Modell GE 4402 siehe Bild 1 und der Stromwandler Modell GE 4404 siehe Bild 4 sowie einen Shunt Widerstand Modell GE 4259 siehe Bild 3.
Die Wandler erlauben Messungen von 60 bis 100 Ampere und
Der Shunt bis Max. 50 Ampere.
Stromwandlers Modell GE 4402 für Messungen bis 100 Ampere.
Zwei zusätzliche Steckbuchsen an der Geräte Oberseite für ein Messbereich von 100 m Volt / 1 m Amp. DC.
Shunt - Widerstand Modell GE 4259 für Messungen bis Max. 50 Ampere.
Stromwandlers Modell GE 4404 für Messungen bis 60 Ampere.
CP / Goerz – Wien – Österreich Bild 638-1
Herstellungsjahr: 1953
Bezeichnung: Multimeter Modell – Universal AC / DC / Ω
Beschreibung: Das Multimeter „ Universal „ ist das Gegenstück zum Modell
„ Universal 4 „.
Techn. Daten:
Gleichspannung: 1, 5, 25, 100, 250, 1000 Volt DC
Wechselspannung: 1, 5, 25, 100, 250, 1000 Volt AC
Gleichstrom: 2,5 mA, 10 mA, 50 mA, 250 mA, 1 Amp, 5 Amp.
Wechselstrom: 2,5 mA, 10 mA, 50 mA, 250 mA, 1 Amp, 5 Amp.
Widerstand: Rx = 1, 10 mit eingebauter 1,5 Volt Batterie.
Rx 1000 mit Ext. Spannung 190 – 240 Volt ± / ~
Messwerk: Drehspul Messwerk mit eing. Gleichrichter
Betriebslage: waagrecht
Prüfspannung: 5 000 Volt
Innenwiderstand: 1 ….. 1000 V ± … 1 000 Ω/V
5 V ~ 1 000 Ω/V
Techn. Daten von Rückseite der Kurzbeschreibung
CP / Goerz – Wien – Österreich Bild 638-2
Herstellungsjahr: 1953
Bezeichnung: Multimeter Modell – Universal AC / DC / Ω
CP / Goerz – Wien – Österreich Bild 638-3
Herstellungsjahr: 1953
Bezeichnung: Multimeter Modell – Universal AC / DC / Ω
Beschreibung: Stromlaufplan vom Messgerät Modell Universal.
