Messgerät - Elektrotechnik
Gossen Erlangen - Bayern
Fa. Gossen Erlange Bayern
Bild 14
Herstellungsjahr: 1925

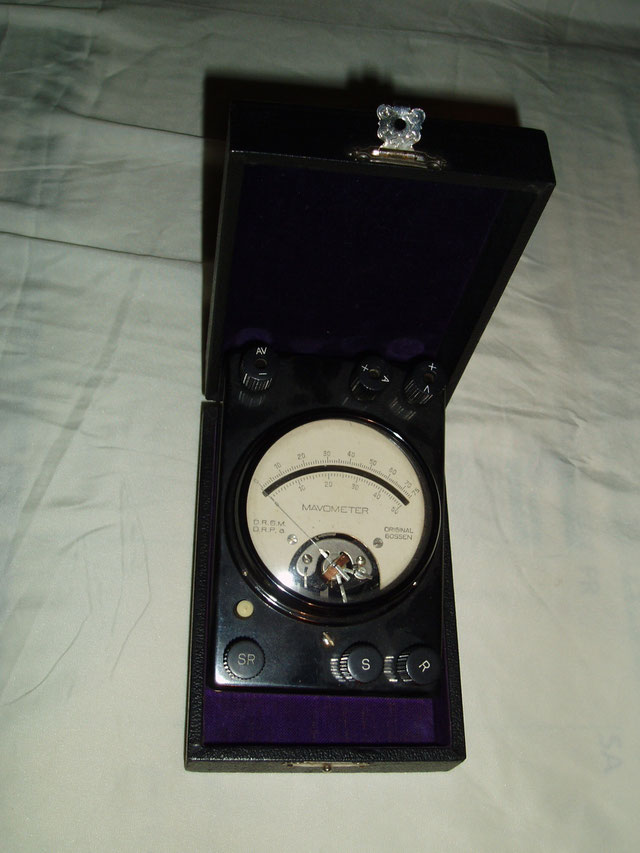

Bezeichnung: Universal Mavometer
Beschreibung: Ein Präzisions – Drehspul – Instrument.
Das Mavometer besteht aus einem Präzions – Drehspul – Messwerk mit 70 mm Skalenbogen. Die Drehachse ist in Edelstein gelagert, der Zeiger, der auf einer spiegelunterlegten Skala spielt, als Messzeiger ausgeführt.
Eichdaten: Stromverbrauch bei Endausschlag 2 Milliampere
Spannungsabfall: 100 Milivolt
Innerer Widerstand: Ri 50 Ohm
Genauigkeit: 1 % vom Skalenendwert
Die Erweiterung des Messbereiches für Strom und Spannungsmessungen erfolgt durch vielfach abgestuften Nebenwiderstände b.z.w. Vorwiderstände.
Auszug von Techn. Unterlagen Fa. Gossen.
Fa. Gossen Erlangen / Bayern
Bild 15
Die Erweiterung des Messbereiches.
Herstellungsjahr: 1925
Bezeichnung: Universal Mavometer.

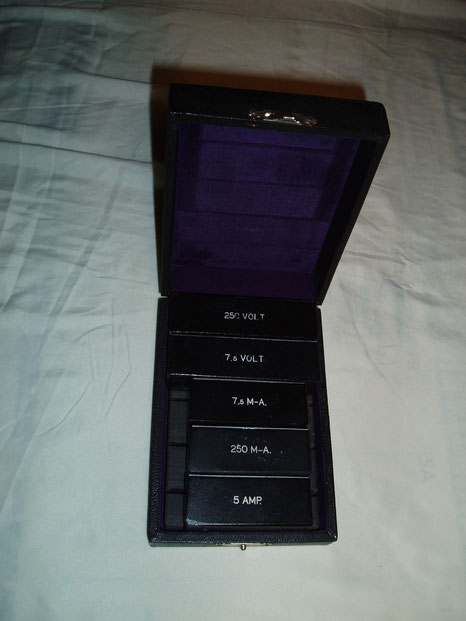

Beschreibung: Neben und Vorwiderständ zur Messbereichserweiterung.
Die Erweiterung des Messbereiches für Strom und
Spannungsmessungen erfolgt durch vielfach abgestufte
Nebenwiderstände bzw. Vorwiderstände, die an die unteren
Klemmen SR, S und R des Instrumentes anzuklemmen sind.
Nebenwiderstände für Strommessungen von 2,5 mAmpere bis 250 Ampere.
Vorwiderstände für Spannungsmessungen von 0,15 Volt bis 2000 Volt.
Für Strommessungen über 20,0 Ampere sind besondere Nebenschlüsse vorgesehen, die mit kurzen Zuleitungen an die Klemmen SR und S angeschlossen werden und die für den Anschluss der zu messenden Leitung besondere Klemmen tragen.
Die Klemmen – AV und + A des Instrumentes werden nicht benutzt.
Auszug von Techn. Unterlagen Fa. Gossen.
