Messgerät - Elektrotechnik - Bild - 153-1

Fa. Gossen Erlangen / Bayern Bild 153,153-1

Herstellungsjahr: 1961

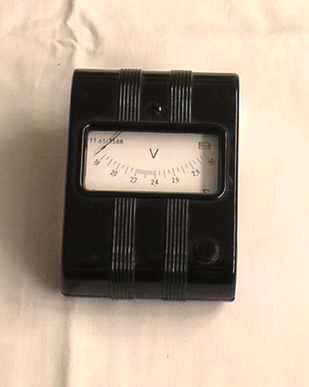

Bezeichnung: Elementen Prüfer und Universal Prüfgerät.

Beschreibung: Der Elementen Prüfer ( hergestellt für die Deutsche Post ) mit einem

Messbereich bis 3,0 Volt. Vorzugsbereich bei 2,2 bis 2,4 Volt

Gleichspannung.

Beschreibung: Das Multi Prüfgerät ist ein Elementen Prüfer( hergestellt für die

Deutsche Post ), der bei dem Messbereich 3,0 Volt über einen Taster

ein Belastungswiderstand von 10 Ohm parallel zum Element schaltete.

Weitere Messbereiche von 3,0 Volt, 30 Volt und 90,0 Volt Gleichspannung und 300 mAmpere Gleichstrom.

Die Spitze an der unteren Seite vom Gerät stellte den + Anschluss dar. Der Minus wurde an der Buchse oben rechts eingesteckt.

Die Buchse oben links ist für die Strommessung vorgesehen.

Technische Daten vom Gerät selbst.
