Messgerät - Elektrotechnik

Gossen Erlangen - Bayern

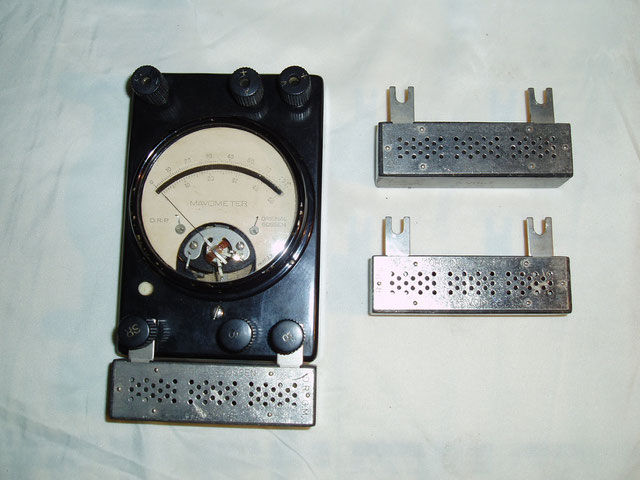

Gossen Universal Messgerät Mavometer mit Zusatzwiderstände zur Strommessung
Zum Vergrößern anklicken - Bild 17

Fa. Gossen Erlangen / Bayern                          Bild 17



Herstellungsjahr:                   1934



Bezeichnung:                           Universal Mavometer.



Beschreibung:                         Ein Präzisions – Drehspul – Instrument.



Das Mavometer besteht aus einem Präzions – Drehspul – Messwerk mit 70 mm Skalenbogen. Die Drehachse ist in Edelstein gelagert, der Zeiger, der auf einer spiegelunterlegten Skala spielt, als Messzeiger ausgeführt.



Eichdaten:                                    Stromverbrauch bei Endausschlag 2 Milliampere

Spannungsabfal:                        100 Milivolt

Innerer Widerstand:                Ri 50 Ohm

Genauigkeit:                                1 % vom Skalenendwert



Besonderheit Skala ist Handgezeichnet und signiert mit Datum vom 14.11.1934.

Am Messgerät ein Vorwiderstand zur Messung von 250 Volt und weitere Vorwiderstände zur Messung von 5 und 7,5 Volt.



Auszug von Techn. Unterlagen Fa. Gossen.
