Fa. Gossen Erlangen / Bayern Bild 18
Die Erweiterung des Messbereiches.
Herstellungsjahr: 1925
Bezeichnung: Universal Mavometer

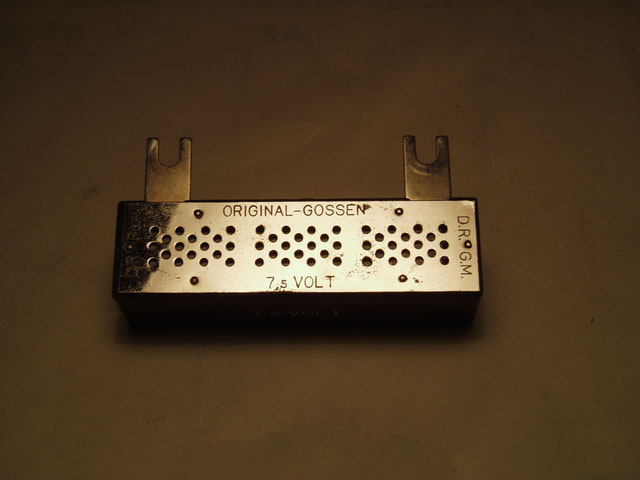

Beschreibung: Neben und Vorwiderständ zur Messbereichserweiterung.
Die Erweiterung des Messbereiches für Strom und Spannungsmessungen erfolgt durch vielfach abgestufte Nebenwiderstände bzw. Vorwiderstände, die an die unteren Klemmen SR, S und R des Instrumentes anzuklemmen sind.
Nebenwiderstände für Strommessungen von 2,5 mAmpere bis 250 Ampere.
Vorwiderstände für Spannungsmessungen von 0,15 Volt bis 2000 Volt.
Für Strommessungen über 20,0 Ampere sind besondere Nebenschlüsse vorgesehen, die mit kurzen Zuleitungen an die Klemmen SR und S angeschlossen werden und die für den Anschluss der zu messende Leitung besondere Klemmen tragen.
Auszug von Techn. Unterlagen Fa. Gossen.
