Messgerät - Elektrotechnik
Gossen Erlangen - Bayern
Fa. Gossen Erlangen / Bayern

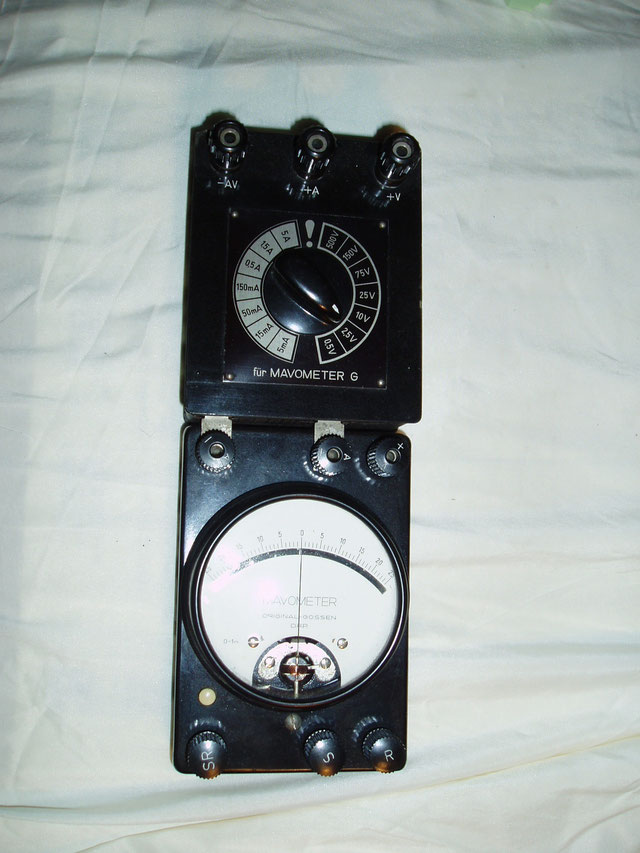

Bild 21
Herstellungsjahr: 1953
Bezeichnung: Mavometer – G ( Gleichstrom ).
Beschreibung: Ein Präzisions – Drehspul – Instrument.
Das Mavometer besteht aus einem Präzions – Drehspul Messwerk mit 70 mm Skalenbogen. Die Drehachse ist
in Edelstein gelagert,
der Zeiger, der auf einer spiegelunterlegten Skala spielt, als
Messzeiger ausgeführt.
Eichdaten: Stromverbrauch bei Endausschlag 2 Milliampere
Spannungsabfall: 100 Milivolt
Innerer Widerstand: Ri 50 Ohm
Genauigkeit: 1 % vom Skalenendwert
Umschaltbare Messbereiche für Gleichstrom und Gleichspannung.
Nullanzeige Mittelstellung.
Auszug von Techn. Unterlagen Fa. Gossen.
Fa. Gossen Erlangen / Bayern
Bild 22
Herstellungsjahr: 1953
Bezeichnung: Mavometer – G ( Gleichstrom ).
Beschreibung: Ein Präzisions – Drehspul – Instrument.
Das Mavometer besteht aus einem Präzions – Drehspul – Messwerk mit 70 mm Skalenbogen. Die Drehachse ist in Edelstein gelagert, der Zeiger, der auf einer spiegelunterlegten Skala spielt, als Messzeiger ausgeführt.
Eichdaten: Stromverbrauch bei Endausschlag 2 Milliampere
Spannungsabfall: 100 Millivolt
Innerer Widerstand: Ri 50 Ohm
Genauigkeit: 1 % vom Skalenendwert
Beide Geräte Einzel dargestellt.
Links: Messbereichsumschalter für Strom und Spannung.
Rechts: Universal Messgerät Mavometer G.
Auszug von Techn. Unterlagen Fa. Gossen.
