Messgerät - Elektrotechnik
Gossen Erlangen - Bayern
Fa. Gossen Erlangen / Bayern Bild 23
Herstellungsjahr: 1953
Bezeichnung: Mavometer – WG ( Wechselstrom und Gleichstrom ).
Beschreibung: Ein Präzisions – Drehspul – Instrument.
Das Mavometer besteht aus einem Präzions – Drehspul – Messwerk mit 70 mm Skalenbogen. Die Drehachse ist in Edelstein gelagert, der Zeiger, der auf einer spiegelunterlegten Skala spielt, als Messzeiger ausgeführt.
Eichdaten: Gleichstrom Strom 2 Milliampere
Spannung 100 Millivolt
Wechselstrom Strom 2 Milliampere
Spannung 1,2 Volt
Innerer Widerstand:
Ri 500
Ohm
Genauigkeit: Gleichstrom 1 % vom Skalenendwert
Wechselstrom bis 500 Hz. 1,5 % vom Skalenendwert
Wechselstrom bis 2000 Hz. 2,5 % vom Skalenendwert

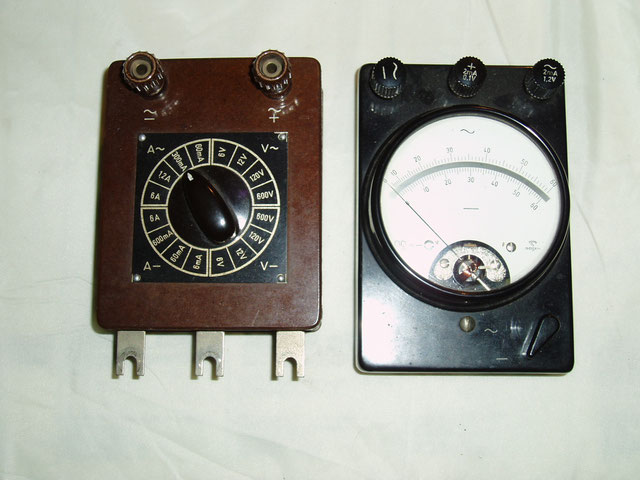

Hier gezeigt mit einem Messbereichumschalter für Gleich und Wechselspannung aus dem Jahr 1955.
Auszug von Techn. Unterlagen Fa. Gossen.
Fa. Gossen Erlangen / Bayern Bild 24,27
Bezeichnung: Mavometer – WG ( Wechselstrom und Gleichstrom ).
Beschreibung: Ein Präzisions – Drehspul – Instrument.
Zur Wechselstrommessung dient ein Vollweg – Trockengleichrichter, dessen Wirkungsweise nicht auf chemischen Vorgängen beruht, so dass auch keine Veränderungen an ihm auftreten.
Rechts oben im Bild zusehen ein Nebenwiderstand bis 3,0 Ampere ~ und = Strom aus dem Jahre 11.1947 im Original.
Rechts unten im bild zusehen ein Vorwiderstand bis 1200 Volt ~ und = Spannung aus dem Jahre 07.1948 im Original.
Neben und Vorwiderstände zur Erweiterung von Strom und Spannungs –
Messbereichen.
Die für die beide Stromarten kombinierten Neben und Vorwiderstände sind in rechteckigen Schutzkästen eingebaut und tragen in gleichem abstand wie die Instrumentenklemmen 3 Zungen, die so zwangsweise den richtigen Anschluss an das Messgerät herbeiführen. 3 als Steckbuchsen ausgebildete Klemmen dienen zum Strom und Spannungsanschluss und sind fürbeide Stromarten deutlich gekennzeichnet.
Beim Wechsel der Stromart ist also nur der Schalter am Instrument umzulegen und eine Leitung umzustecken.
Auszug von Techn. Unterlagen Fa. Gossen.
Fa. Gossen Erlangen / Bayern Bild
28,29
Bezeichnung: Mavometer – WG ( Wechselstrom und Gleichstrom ).
Beschreibung: Ein Präzisions – Drehspul – Instrument.
Zur Wechselstrommessung dient ein Vollweg – Trockengleichrichter, dessen Wirkungsweise nicht auf chemischen Vorgängen beruht, so dass auch keine Veränderungen an ihm auftreten.
Das im Bild links gezeigte Universal - Mavometer WG ist mit einem sogenannten Nebenwiderstand ( 3,0 Amp. ) für Wechselspannung und Gleichspannung dargestellt.
Beim Wechsel der Stromart ist also nur der Schalter am Instrument umzulegen und eine Leitung umzustecken.
Das im Bild rechts gezeigte Universal - Mavometer WG ist mit einem sogenannten Vorwiderstand ( 1200 Volt ~ und = ) Wechselspannung und Gleichspannung, sowie mit einem Nebenwiderstand ( 3,0 Amp. ~ und =) für Wechsel und Gleichspannung dargestellt.
Beim Wechsel der Stromart ist also nur der Schalter am Instrument umzulegen und eine Leitung umzustecken.
Auszug von Techn. Unterlagen Fa. Gossen.
