Messgerät - Elektrotechnik - Bild - 261
Gossen - Erlangen - Bayern

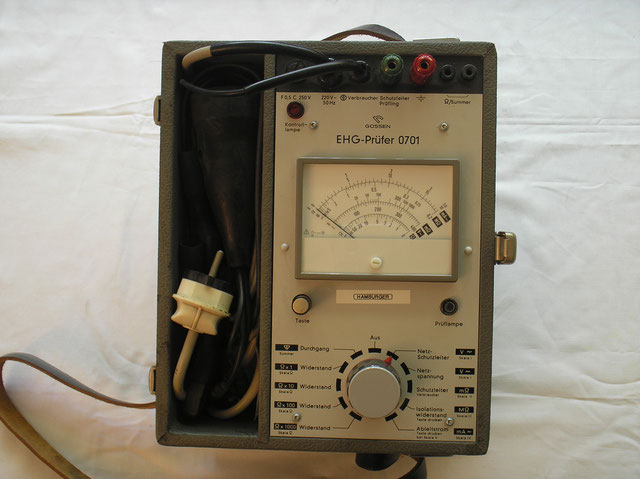

Fa. Gossen Erlangen / Bayern Bild 261
Herstellungsjahr: 1970
Bezeichnung: E H G - Prüfer 0701 ( Schutzmaßnahmen Prüfer nach VDE
0701).
Beschreibung: Der EHG - Prüfer dient zum elektrischen Überprüfen von
Elektrogeräten nach VDE 0701, zum Überprüfen der Netzanschlüsse
und zur Fehlersuche.
Gemäß VDE 0701 müssen an instandgesetzten oder geänderten Elektrogeräten die Verbraucher – Schutzleiter – Prüfung, die Isolations - Widerstandsmessung und die Ableiterstrommessung durchgeführt werden. Die entsprechenden Grenzwerte sind vorgeschrieben. Gossen hat im engen Kontakt mit dem Verband Deutscher Elektrotechniker ( VDE ) und verschiedenen Kundendienst – Organisationen den EHG – Prüfer 0701 entwickelt.
Er ist so aufgebaut, dass die geforderten Schutzmaßnahmen – Prüfungen einfach und in der richtigen Reihenfolge vorgenommen werden können.
Die Vorgeschriebenen Prüfungen können aber erst dann einwandfrei durchgeführt werden, wenn sichergestellt ist, dass am Netzanschluss der Netzschutzleiter nicht unterbrochen ist, dass der Netzschutzleiter keine gefährliche Spannung gegen erde führt und dass die Netzspannung vorhanden ist. Auch diese netzseitige Vorprüfung können mit dem EHG – Prüfer 0701 einfach vorgenommen werden.
Darüber hinaus besitzt der EHG – Prüfer noch zusätzliche Messmöglichkeiten für die Reparaturpraxis.
Der EHG – Prüfer selbst entspricht den Schutzbestimmungen. So wird z.B. bei der Isolationswiderstandsmessung der Kurzschluss - Strom begrenzt und die Ableitstrommessung mit einer Schutzkleinspannung ( 40 Volt ) durchgeführt.
Messwerk:
Das Messwerk enthält ein Drehspulmesswerk mit federnder Edelsteinlagerung, das sich durch hohen Gütefaktor auszeichnet.
Das Messwerk trägt einen stabilen Rohrzeiger. Weil stoß und rüttelfest ( 50 g ) , erleidet das Messwerk bei rauem Betrieb keinen Schade
Techn. Daten aus Beschreibung der Fa. Gossen von 197
