Messgerät - Elektrotechnik
Gossen Erlangen - Bayern

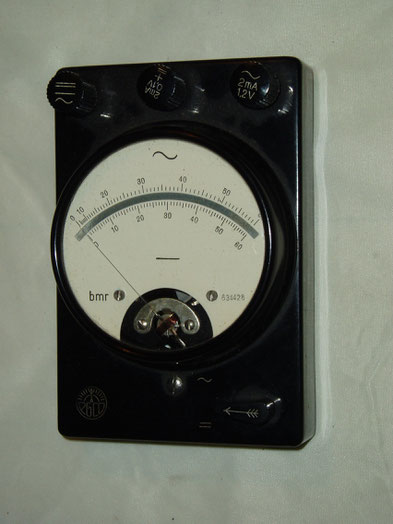

Fa. Gossen Erlangen / Bayern Bild 31
Herstellungsjahr: 1939
Bezeichnung: Mavometer – WG ( Wechselstrom und Gleichstrom Set. Komplett ).
Beschreibung: Ein Präzisions – Drehspul – Instrument.
Das Mavometer besteht aus einem Präzions – Drehspul – Messwerk mit 70 mm Skalenbogen. Die Drehachse ist in Edelstein gelagert, der Zeiger, der auf einer spiegelunterlegten Skala spielt, als Messzeiger ausgeführt.
Eichdaten Gleichstrom Strom 2 Milliampere
Spannung 100 Millivolt
Wechselstrom Strom 2 Milliampere
Spannung 1,2 Volt
Innerer
Widerstand
Ri
500 Ohm
Genauigkeit Gleichstrom 1 % vom Skalenendwert
Wechselstrom bis 500 Hz. 1,5 % vom Skalenendwert
Wechselstrom bis 2000 Hz. 2,5 % vom Skalenendwert
Auszug von Techn. Unterlagen Fa. Gossen.

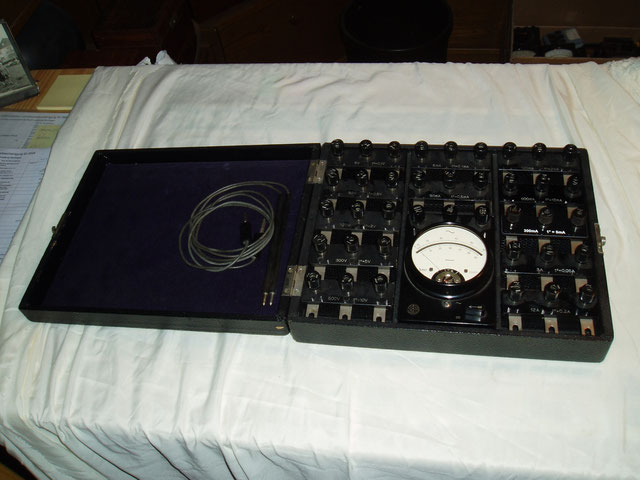

Fa. Gossen Erlangen / Bayern Bild 32
Herstellungsjahr: 1939
Bezeichnung: Mavometer – WG ( Wechselstrom und Gleichstrom Set. Komplett ).
Beschreibung: Ein Präzisions – Drehspul – Instrument.
Im Set. Befinden neben dem Messinstrument Mavometer – WG noch 12 Neben und Vorwiderstände.
Für Strom und Spannungsmessungen.
Vorwiderstände zur Spannungsmessungen für 6, 30, 120, 300, 600 Volt Gleich oder Wechselspannung.
Nebenwiderstände zur Strommessungen für 6, 30, 120, 300, 600 mAmpere und 3,0 - 12,0 Ampere.
Listenpreis für Set 91,00 RM. Ein Messinstrument 58,00 RM.
Neben und Vorwiderstände einzeln 6,0 RM, im Set mit 10 Stck. 33,0 RM.
Auszug von Techn. Unterlagen Fa. Gossen.
