Messgerät - Elektrotechnik
Gossen Erlangen - Bayern

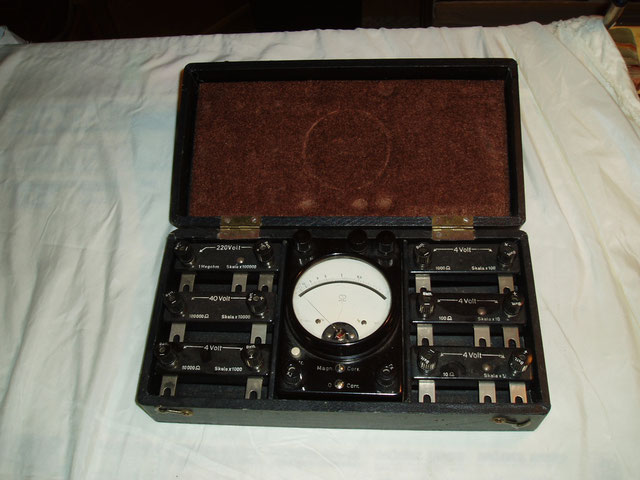

Fa. Gossen Erlangen / Bayern Bild 33
Herstellungsjahr: 1941
Bezeichnung: Universal - Ohmmeter.
Beschreibung: Präzisions – Drehspul – Messgerät mit austauschbaren
Zusatzwiderständen.
Im Set sin folgende Zusatzwiderstände vorhanden:
0 – 10 Ohm Messspannung 4 Volt
0 – 100 Ohm Messspannung 4 Volt
0 – 1000 Ohm Messspannung 4 Volt
0 – 10000 Ohm Messspannung 4 Volt
0 – 100000 Ohm Messspannung 4 0 Volt
0 – 1 Megohm Messspannung 220 Volt
Auszug von Techn. Unterlagen Fa. Gossen.
Fa. Gossen Erlangen / Bayern Bild 34
Herstellungsjahr: 1941
Bezeichnung: Universal - Ohmmeter.
Beschreibung: Präzisions – Drehspuhl – Messgerät mit austauschbaren
Zusatzwiderständen.
Das Instrument stimmt in der Ausführung und Abmessungen mit unserem Standardform überein und hat auch das Universelle unseres bekannten Mavometers insofern mit übernommen, als die Zusatzwiderstände austauschbar sind und somit ohne weiteres zur Erweiterung der Messbereiche nachgeliefert werden können.
Skala: Die Skala ist von ∞ – 10 Ohm geeicht und die abgelesenen Werte sind ja nach Wahl des Zusatzwiderstandes mit 1, 10, 100, 1000, 10000, 100000 zu multiplizieren.
Zusatzwiderstände: Die Widerstände tragen eingraviert Angaben über notwendige Messspannung, den Messbereich bei Endausschlag des Zeigers und dem Multiplikator.
Nachregulierung: Für die Nachregulierung bei nachlassen der Messspannung ist ein magnetischer Nebenschluss vorgesehen der durch eine Schlitzschraube ( Mag. Corr. ) zu betätigen ist.
Auszug von Techn. Unterlagen Fa. Gossen.
