Messgerät - Elektrotechnik
Gossen - Erlangen - Bayern
Fa. Gossen Erlangen / Bayern Bild 464
Herstellungsjahr: 1957
Bezeichnung: Isognom – Isolations – Messgerät - Génie Militaire – France.
( Militärtechnik ).
Beschreibung: Die benötigte Messspannung von 500 Volt und ein Strom von
Max. 1,0 mAmpere wurde durch Drehen an der Kurbel rechts
erzeugt.
Das Messbereich von diesem Gerät beträg von 0 bis 400 Ω. Im Messgerät befindet sich ein empfindliches Drehspul – Messwerk.
Die Messgenauigkeit beträgt 1,5 %
Besonderheiten: Magnetischer Nebenschluss.
Wenn beim Kurbeln, bei kurzgeschlossenen Steckbuchsen und aufleuchtender Lampe der Zeiger nicht auf dem Ohmwert „ 0 „ steht, an Schraube „ magn. Corr „ nachregulieren.
Techn. Daten und Beschreibung vom Gerät selbst erstellt.

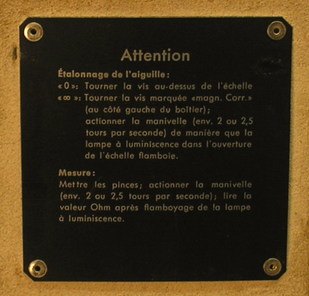

Das Gerät wurde für das Militär ( France ) gefertigt. die Bedienungsanleitung in kurzform im Bild 3 gezeigt.
Die Anschlußkabel sind fest mit dem Gerät verbunden und im Lederköcher noch einmal gesichert.
Zwei Krokodilklemmen sind für eine schnelle Verbindung vom Objekt vorhanden.
Text von der Anleitung ins deutsche übersetzt.
Achtung:
Zeigerkalibrierung:
< 0 > Drehen Sie die Schraube über der Skala mittig, bis der Zeiger auf „ Null „ stehen bleibt.
< ∞ > Drehen Sie die Schraube mit der Bezeichnung
<magn.
Corr. >
(auf der linken oberen Seite des Gehäuses);
Kurbel betätigen (ca. 2 bis 2,5) Umdrehungen pro Sekunde), so dass die Leuchtstofflampe in der Öffnung von der Skala mittig leuchtet.
Messung:
Messkabel anschließen; Kurbel betätigen,
(ca. 2 oder 2,5 Umdrehungen pro Sekunde);
Lesen Sie den Ohm Wert bei leuchtender Leuchtstofflampe und gleichbleibender Umdrehung der Kurbel auf der Skala in Ohm ab.
Techn. Daten und Beschreibung vom Gerät selbst erstellt.
