Messgerät - Elektrotechnik
Gossen Erlangen - Bayern

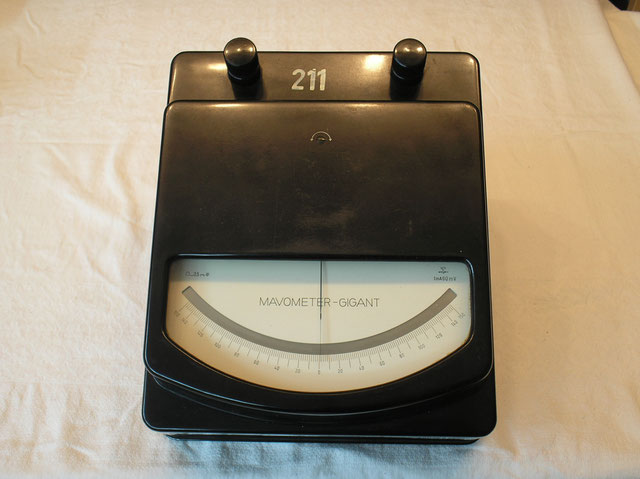

Fa. Gossen Erlangen / Bayern Bild 508
Herstellungsjahr: 1950
Bezeichnung: Labor Messgeräte mit sep. Vor u. Nebenwiderstand für Gleichstrom
Typ. Gigant.
Beschreibung: Ein Universelles Anzeige Messgerät mit Zeiger „ Null „ Stellung Skalen
Mitte und einer Skalenteilung ± 0 bis 150. Die Empfindlichkeit des
Messwerkes liegt bei 1,0 mAmp. oder 60 mVolt Gleichstrom.
Techn. Daten und Details sind vom Gerät selbst erstellt.
Die einzelnen Messmodule ( Vor oder Nebenwiderstand ) sind genau auf das Anzeigegerät geeicht und nicht für andere Anzeigegeräte zu verwenden. Die einzelnen Module sind mit einer Nummer und auch das Anzeigegerät gekennzeichnet.
Die Module werden mit Hilfe zweier 5 mm Steckstifte mit dem Anzeigemodul verbunden und mit zwei Verschraubungen in den 5 mm Buchsen am Anzeigegerät fest verschraubt.
Das Steckmodul im Bild 1 und 2 in Verbindung mit dem Messgerät und der Beschriftung gezeigt.
Im Bild 3 ein Steckmodul im geöffneten Zustand.
Das Modul ist mit einem durchgängigen Lüftungsgitter versehen um die entstehende Wärme abzuführen.
Unterhalb der Anschluss Buchsen aus Massiven Messing befinden sich die Bauteile ( Widerstände u.s.w. ) . Das ganze Modul wird mit vier Schrauben zusammengehalten.
Fa. Gossen Erlangen / Bayern Bild 508-1
Herstellungsjahr: 1950
Bezeichnung: Labor Messgeräte mit sep. Vor u. Nebenwiderstand für Gleichstrom
Typ. Gigant.
Beschreibung: Ein Universelles Anzeige Messgerät mit Zeiger „ Null „ Stellung Skalen
Mitte und einer Skalenteilung ± 0 bis 150. Die Empfindlichkeit des
Messwerkes liegt bei 1,0 mAmp. oder 60 mVolt Gleichstrom.
Bild 4 Modul 1 für 1,5 Volt Gleichspannung / 1 Skalenstrich = 0,01 Volt
3,0 „ „ / 1 „ = 0,02
7,5 „ „ / 1 „ = 0,05 „
Bild 5 Modul 2 für 15 Volt Gleichspannung / 1 Skalenstrich = 0,1 Volt
30 „ „ / 1 „ = 0,2 „
75 „ „ / 1 „ = 0,5
Bild 6 Modul 3 für 150 Volt Gleichspannung / 1 Skalenstrich = 1,0 Volt
300 „ „ / 1 „ = 2,0 „
750 „ „ / 1 „ = 5,0 „
Bild 7 Modul 4 für 1500 Volt Gleichspannung / 1 Skalenstrich = 10,0 Volt
Bild 8 Modul 5 für 300 mAmp. Gleichstrom / 1 Skalenstrich = 2,0 mAmp.
750 „ „ / 1 „ = 5,0 „
1500 „ „ / 1 „ = 10,0 „
Bild 9 Modul 6 für 3,0 Amp. Gleichstrom / 1 Skalenstrich = 0,02 Amp.
7,5 „ „ / 1 „ = 0,05 „
15 „ „ / 1 „ = 0,1 „
Techn. Daten und Details sind vom Gerät selbst erstellt.
Bild 10 Modul 7 für 300 mAmp. Gleichstrom / 1 Skalenstrich = 2,0 mAmp.
750 „ „ /
1 „ =
5,0
Bild 11 Modul 8 für 3,0 Amp. Gleichstrom / 1 Skalenstrich = 0,02 Amp.
Techn. Daten und Details sind vom Gerät selbst erstellt.
