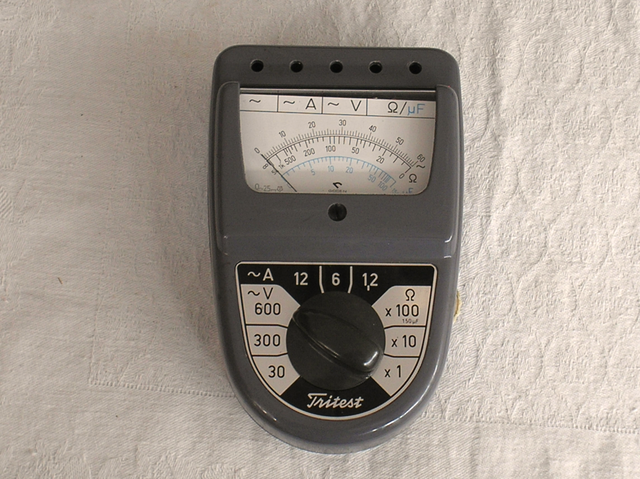

Fa. Gossen Erlangen / Bayern Bild 550
Herstellungsjahr: ca. 1973
Bezeichnung: Multimeter Wechselstrom Typ. Tritest
Beschreibung: Ein einfaches Messgerät für den Einsatz für den Elektriker Unterwegs.
Der Name Tritest kommt von der Aufmachung des Gerätes.
1, Es besitzt für jedes Messbereich drei Schalterstellungen:
a. Drei für das Messbereich Wechselspannung.
b. Drei für die Messbereiche Wechselstrom.
c. Drei für die Widerstands – Messbereiche.
Das Gerät besitzt über dem Messwerk fünf Steckbuchsen mit je 4 mm Durchmesse. Eine gemeinsame Buchse für die Messungen von Strom und Spannung mit der bez. ~
Eine Buchse für Strom mit der bez. ~A und eine Buchse für Spannung mit der bez. ~V.
Zwei gemeinsame Buchsen mit der bez. Ω / µF für Messungen des Widerstandes und der Kapazität von Kondensatoren.
Unterhalb des Messwerkes befindet sich eine Schraube zur Mechanischen Verstellung des Messwert – Zeigers auf den Elektrischen „ Nullpunkt „ .
Für den Abgleich bei Widerstand – Messungen befindet sich auf der rechten Seite einen Elektrischen Nebenschluss – Regler. Damit wird die Anpassung der Batterie bei sinkender Spannung um 15 % ausgeglichen.
Beschreibung und Details sind vom Gerät selbst erstellt.
Techn. Daten:
1. Wechselspannung: 30,0 , 300,0 , 600,0 Volt
2. Wechselstrom: 1,2 , 6,0 , 12,0 , Ampere
3. Widerstand: x 1 = 0 ... bis 5 k Ω
x 10 = 0 ... bis 50 k Ω
x 100 = 0 ... bis 500 k Ω
4. Kapazität: 0 ... bis 150 µF
5. Messwerk: Drehspulmesswerk mit eingebautem Gleichrichter
6. Genauigkeit: 2,5 % vom Endwert des Messbereiches
7. Betriebslage: waagrechte Gebrauchslage
8. Prüfspannung: 2 000 Volt.
Wichtig: Überschlägige Messung von Gleichspannung ist möglich. Hierbei müssen etwa 10 % vom Angezeigten Messwert abgezogen werden.
Auf der Geräte – Rückseite ( Bild 1 ) befindet sich eine Bedienungsanleitung in Kurzform mit allen nötigen Details.
Im Bild 2 das Gerät mit geöffnetem Batteriefach. Hier können zwei verschiedene Batterie Typen verwendet werden.
siehe unten unter Punkt 1 u. 2.
Fa. Gossen Erlangen / Bayern Bild 550-1
Herstellungsjahr: ca. 1973
Bezeichnung: Multimeter Wechselstrom Typ. Tritest
Beschreibung: Ein einfaches Messgerät für den Einsatz für den Elektriker Unterwegs.
1. Typ. Duplex LR 10 mit 3,0 Volt, davon eine der beiden Zellen mit 1,5 Volt
verwenden.
2. Typ. LR 6 – AA – 1,5 Volt Mignon Batterie.
Beschreibung und Details sind vom Gerät selbst
erstellt.
