Messgerät - Elektrotechnik - Alte Messgeräte

Messgerät - Elektrotechnik

Fa. Gossen Erlangen / Bayern Bild 56

Herstellungsjahr: 1955

Bezeichnung: Wewattmeter / Elektrodynamischer Leistungsmesser für

Gleichstrom, Wechselstrom, Drehstrom.

Beschreibung: Das Wattmeter misst die elektrische Leistung und zwar die

Wirkleistung, d.h.

Gleichstrom: Leistung = Spannung x Strom.

Wechselstrom: Leistung = Spannung x Strom x Leistungsfaktor ( cos. φ ) =

Wirkleistung.

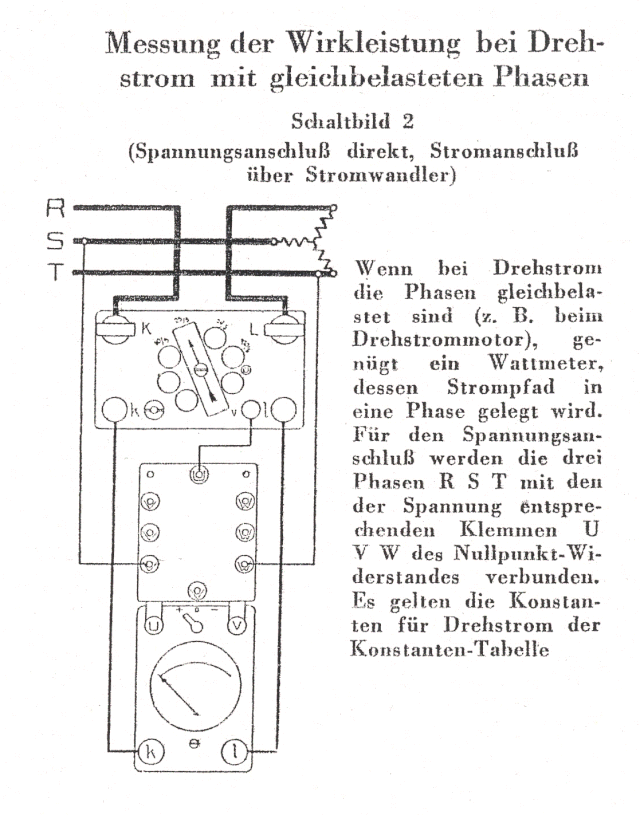

Drehstrom: Leistung = Spannung x Strom x √ 3 x Leistungsfaktor ( cos. φ ) =

Wirkleistung.

Das Messwerk des Wattmeters bildet selbsttätig das Produkt aus Strom, Spannung und Leistungsfaktor.

Das Gerät Muss deshalb sowohl wie ein Spannungsmesser an die Spannung, als auch wie ein Strommesser in die Leitung geschaltet werden.

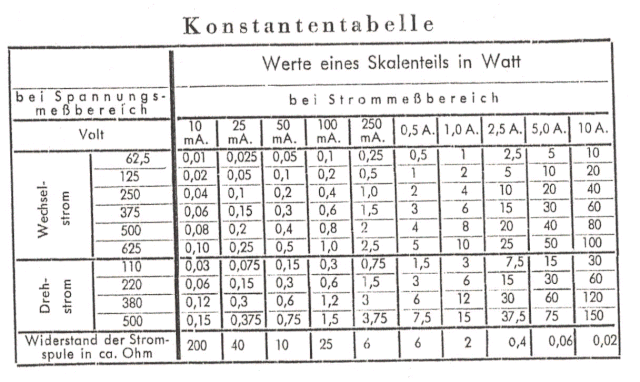

Je nach den Messbereichen im Spannungspfad und im Strompfad ist der vom Zeiger angezeigte Skalenwert mit einer Konstanten zu multiplizieren.

Messbereiche im Strompfad ( Nennstrom ).

10, 25, 50, 100, 250, 500 m Ampere und 1, 2,5, 5, 10 Ampere.

Messbereich im Spannungspfad ( Nennspannung ). 62,5 Volt bei 3000 Ω.

Auszug von Techn. Unterlagen Fa. Gossen.

Fa. Gossen Erlangen / Bayern Bild 69

Herstellungsjahr: 1955

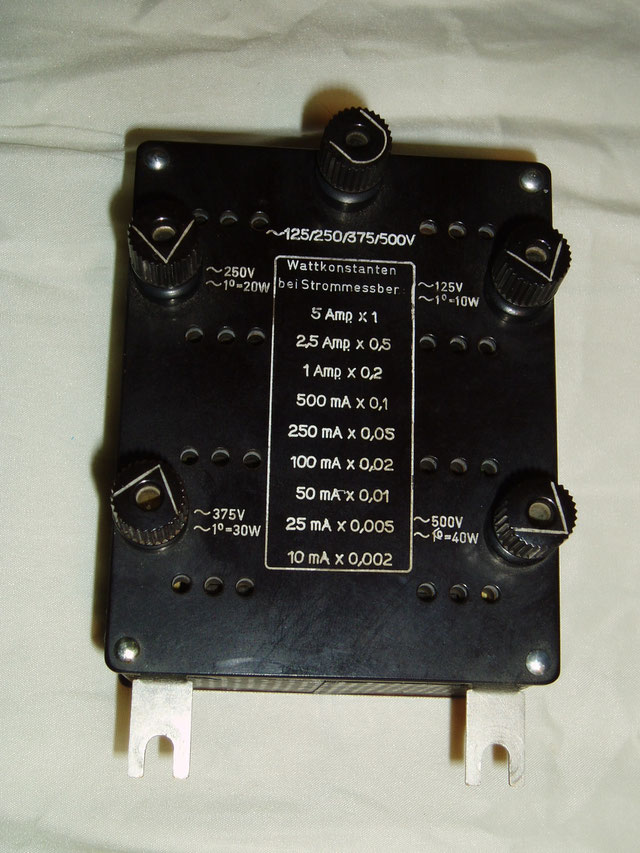

Bezeichnung: Universalwiderstand für die Messbereiche 125 / 250 / 375 / 500

Volt.

Beschreibung: Wattkonstanten bei Strommessbereichen.

Diesen Universalwiderstand gibt es für die verschiedenste

Anwendungen und Messungen z.b.

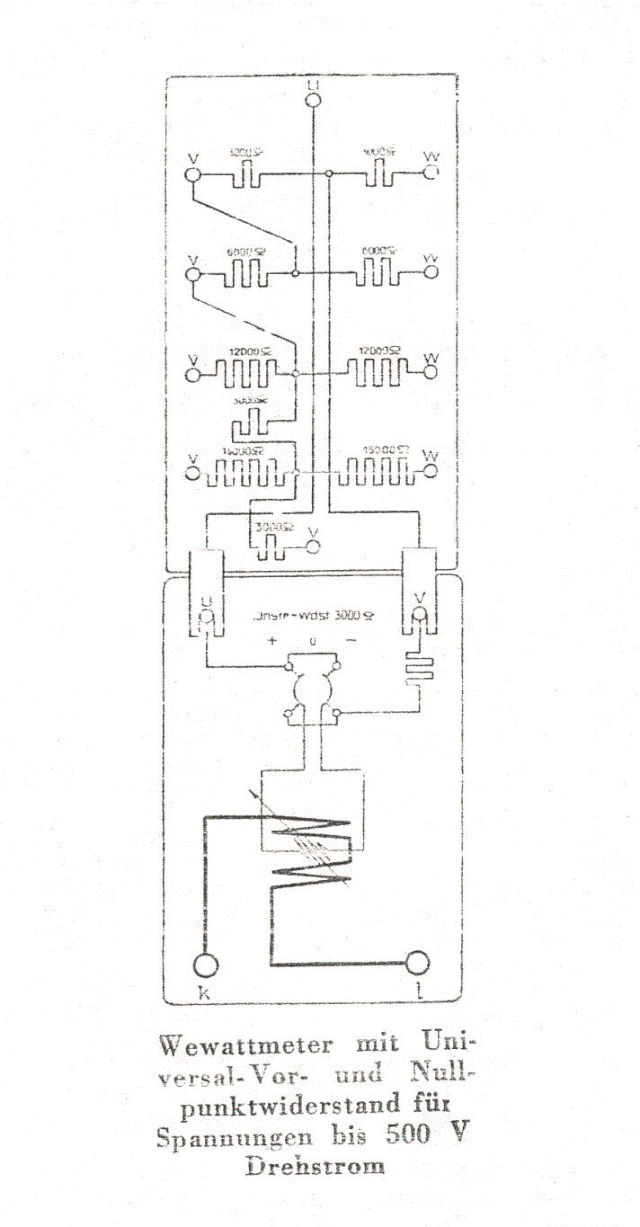

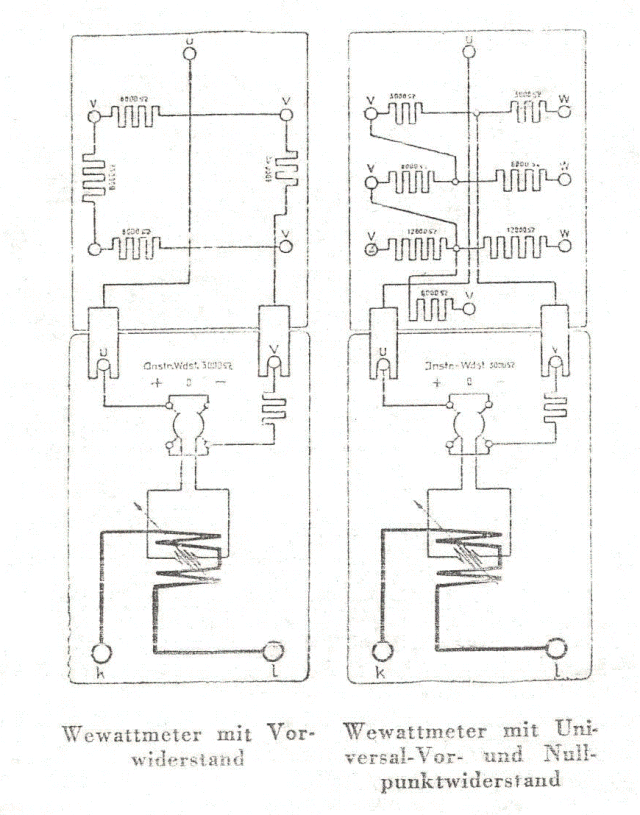

1. Universal – Vor und Nullpunktwiderstand für die Messbereiche 125, 250, 375, 500

Volt für einphasigen Anschluss und 110, 220, 380 Volt für Messungen im

Drehstromnetzen ohne Nullpunkt.

2. Universal – Vor und Nullpunktwiderstand für die Messbereiche 125, 250, 375, 500,

625 Volt Für einphasigen Anschluss und 110, 220, 380, 500 Volt für Messungen in

Drehstromnetzen ohne Nullpunkt.

Auszug von Techn. Unterlagen Fa. Gossen.

Fa. Gossen Erlangen / Bayern Bild 58-59

Herstellungsjahr: 1955

Bezeichnung: Stromwandler Stw. Von Gossen.

Beschreibung: Stromwandler sind im Strompfad erforderlich, wenn der zu

messende Strom stärker ist als der Nennstrom des Gerätes. Für

Messungen der Starkstromtechnik wählt man den

Nennstrom 5,0 Ampere im Strompfad; denn die üblichen Wandler

haben einen Sekundärstrom von 5,0 Ampere. Werden Wandler verwendet, so muss die Wattmeter – Konstante noch mit dem

Übersetzungsverhältnis des Wandlers multipliziert werden.

Beispiel: Übersetzungsverhältnis des Wandlers 250 / 5 Ampere = 50

Wattmeter – Konstante 30 Gesammtkonstante: 30 x 50 = 1500

Auszug von Techn. Unterlagen Fa. Gossen.
