Messgerät - Elektrotechnik
Gossen - Erlangen - Bayern

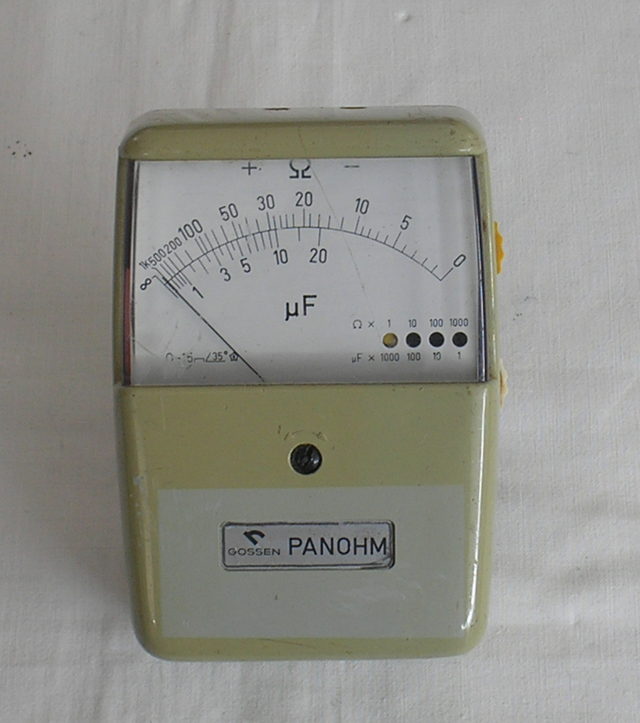

Fa. Gossen Erlangen / Bayern Bild 623
Herstellungsjahr Herstellungsjahr 1972
Bezeichnung Vielfach Messgerät Typ Panvolt für Widerstands Messungen und bestimmung der Kapazität von Kondensatoren.
Beschreibung Ein kleines Handliches Multimeter für den Elektriker bei der Montage.
Das Gerät besitzt 2 Messbereiche in vier Abstufungen:
1. Widerstand Rx 1, 10, 100, 1 000 Ω
2. Kapazität µf 1, 10, 100, 1 000 µf
Die Messgenauigkeit liegt bei ˅ 2,5 %
Das Gerät ist in einem Kunststoffgehäuse untergebracht.
Das Messwerk ist ein Drehspulinstrument.
Eine Nullpunkt Korrekturschraube befindet sich mitten unterhalb vom Messwerk.
Ein Messbereichsschalter an der rechten Seite ( gelb ) am Gerät mit insg. 4 Stellungen die jeweils in einem Sichtfenster ( gelb ) angezeigt werden.
1. Widerstand Ω x 1 / Kapazität µf x 1 000 µf.
2.
Widerstand Ω x 10 / Kapazität µf
x 100 µf.
3 Widerstand Ω x 100 / Kapazität µf x 10 µf.
4. Widerstand Ω x 1000 / Kapazität µf x 1 µf.
Bei Widerstandsmessungen wird bei kurzgeschlossenen Anschlussklemmen mit dem seitlichen Regler – ( weiß ) der Nullpunkt geeicht.
Techn. Daten vom Gerät selbst.
