Messgerät - Elektrotechnik
Gossen - Erlangen Bayern
Fa. Gossen Erlangen / Bayern Bild 637
Herstellungsjahr: 1960
Bezeichnung: Multimeter U – V – A - Ohm für AC – DC – Widerstand bei 33 333,3 Ohm
/ Volt.
Beschreibung: Das Nachfolgemodel vom Legendären Mavometer.
Keine Vor und Neben – Widerstände, alles in einem Gerät vereint. Getrennte Eingangsklemmen für Gleich und Wechselspannung u. Widerstand.
Siehe Bild 1
Die Umschaltung wird Mittels Messbereich – Umschalter auf der Frontseite auf die jeweiligen Messbereiche zwischen Gleich u. Wechselspannung u. Widerstand umgeschaltet.
Bei Messungen von Widerstand ist eine Batterie vom Typ. 2 R 10 Duplex im Ansteckbaren Gehäuse nötig.
Bei Messungen von Gleichstrom in Höhe von 30 µAmp. , 300 µAmp. , u. 3 mAmp. muss die Batterie entferntwerden.

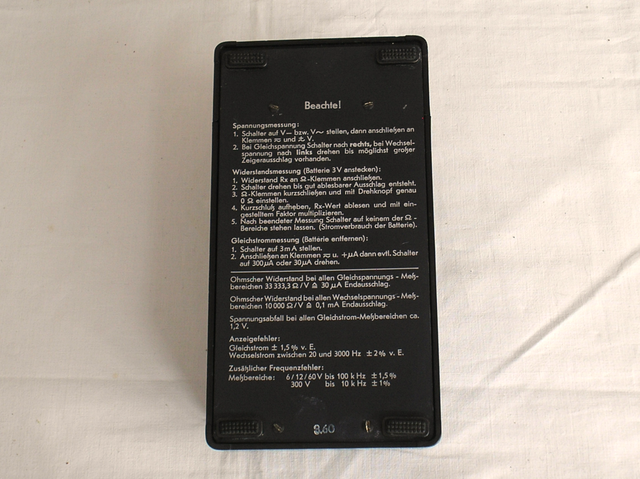

Siehe Bild 2 und 3.
Techn. Beschreibung und Details sind vom Gerät selbst erstellt und von der Kurzanleitung.
Keine Vor und Neben – Widerstände, alles in einem Gerät vereint. Getrennte Eingangsklemmen für Gleich und Wechselspannung u. Widerstand.
Bei Messungen von Widerstand ist eine Batterie vom Typ. 2 R 10 Duplex im Ansteckbaren Gehäuse nötig.
Bei Messungen von Gleichstrom in Höhe von 30 µAmp. , 300 µAmp. , u. 3 mAmp. muss die Batterie entferntwerden.
Fa. Gossen Erlangen / Bayern Bild 637-1
Herstellungsjahr: 1960
Bezeichnung: Multimeter U – V – A - Ohm für AC – DC – Widerstand bei 33 333,3 Ohm
/ Volt.
Beschreibung: Das Nachfolgemodel vom Legendären Mavometer.
Techn. Daten:
Innenwiderstand bei DC = 33 333,3 k Ohm / Volt.
Innenwiderstand bei AC = 10 000 k Ohm / Volt.
Anzeigefehler bei Gleichstrom + - 1,5 % vom Endwert.
Frequenzfehler bei Wechselstrom zwischen 20 und 3 000 Hz + - 2,0 % vom Endwert.
Zusätzlicher Frequenzfehler:
Messbereich
6 bis 60 Volt bis 100 k Hz. + - 1,5 %
Messbereich 300 Volt bis 10 000 kHz. + - 1,0 %
Techn. Beschreibung und Details sind vom Gerät selbst erstellt und von der Kurzanleitung.
Fa. Gossen Erlangen / Bayern Bild 637-2
Herstellungsjahr: 1960
Bezeichnung: Multimeter U – V – A - Ohm für AC – DC – Widerstand bei 33 333,3 Ohm
/ Volt.
Beschreibung: Das Nachfolgemodel vom Legendären Mavometer.
Techn. Beschreibung und Details sind vom Gerät selbst erstellt und von der Kurzanleitung.
