Messgerät - Elektrotechnik
Gossen Erlangen - Bayern

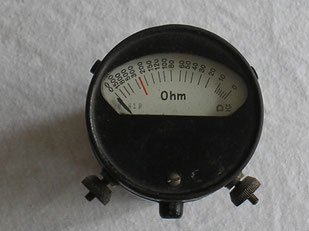

Fa. Gossen Erlangen / Bayern Bild 94,95
Herstellungsjahr: 1941
Bezeichnung: Tragbarer Leitungsprüfer Typ. Pt 1.
Beschreibung: Der Leitungsprüfer ist besonders für Untersuchungen an
Spannungslosen Leitungen in schwach und Starkstromanlagen,
von Verbindungsleitungen in Geräten und dgl. Und zur
überschlägigen Bestimmung von Widerständen bestimmen.
Er besteht aus einem Drehspuhl Messwerk mit Ohm Skala und eine
leicht auswechselbaren Trockenelement.
Ein regelbarer magnetischer Nebenschluss ermöglichte eine Einstellung des Zeigers auf " Null " auch bei abgesunkener Elementen Spannung.
Das Gerät gibt es in 5 versch. Typen:
Messbereich: 1 = 0 bis 500 Ω
„ 2 = 0 bis 1000 Ω
„ 3 = 0 bis 2000 Ω
„ 4 = 0 bis 5000 Ω
„ 5 = 0 bis 10 kΩ
Bei der Wehrmacht kam dieser Leitungsprüfer auch als Zündkreisprüfer
zum Einsatz.
Auszug von Techn. Unterlagen Fa. Gossen.

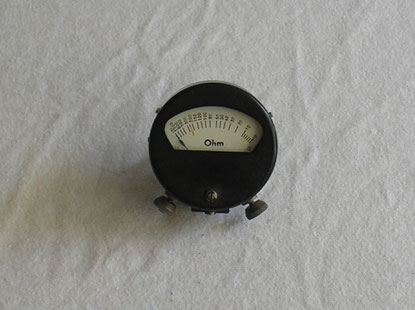

Schoeller & Co. Frankfurt a/M. Bild 95-1
Herstellungsjahr: 1942
Bezeichnung: Tragbarer Leitungsprüfer Typ. Pt 1.
Beschreibung: Der Leitungsprüfer ist besonders für Untersuchungen an
Spannungslosen Leitungen in schwach und Starkstromanlagen,
von Verbindungsleitungen in Geräten und dgl. Und zur
überschlägigen Bestimmung von Widerständen bestimmen.
Er besteht aus einem Drehspuhl Messwerk mit Ohm Skala und einem
leicht auswechselbaren Trockenelement.
Ein regelbarer magnetischerNebenschluss ermöglichte eine Einstellung des Zeigers auf „ Null „ auch bei Abgesunkener Elementen Spannung.
Das Gerät gibt es in 5 versch. Typen:
Messbereich: 1 = 0 bis 500 Ω
„ 2 = 0 bis 1000 Ω
„ 3 = 0 bis 2000 Ω
„ 4 = 0 bis 5000 Ω
„ 5 = 0 bis 10 kΩ
Das hier gezeigte Geräte – Oberteil wurde von der Fa. Schoeller & Co. Frankfurt a/M gefertigt.
Dieses Gerät wurde für die Wehrmacht von versch. Herstellern gefertigt.
Auszug von Techn. Unterlagen Fa. Gossen.
