Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

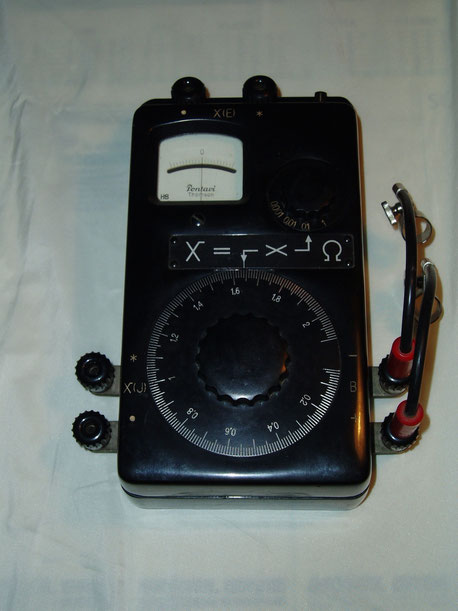

Hartmann & Braun Frankfurt a/M Bild 11
Herstellungsjahr: 1950
Bezeichnung: Pontavi - Thomson.
Beschreibung: Kleine – Schleifendraht – Messbrücke.
Messumfang 0,002 bis 2,1 Ohm. Fehlergrenze 0,5 % bis 1,0 %
Sämtliche zur Thomson – Schaltung benötigte Messwiderstände (darunter der Kreisförmig angeordnete Schleifdraht ) und das Nullgalvanometer " G " sind in dem Gehäuse der Messbrücke eingebaut. An den beiden Kabeln wurde die Stromquelle (Sammler mit 2,0 Volt) und einer Leistung von 2,5 Amp. Max . angeschlossen.
Anstelle des Sammlers kann als Stromquelle auch ein Netzgleichrichter Verwendung finden.
Auszug von Techn. Unterlagen Fa. H&B.
Stromquelle:
Als Stromquelle ist ein Sammler für 2,0 Volt zu verwenden,der bis etwa 2,5 Ampere belastbar ist. Diese Stromstärke wird bei Anschluss der kleinsten noch messbaren Widerstände erreicht; sie stellt zugleich die höchste noch zulässige Belastung des Schleifendrahtes dar.
Eine höhere Spannung als 2,0 Volt darf daher nicht angelegt werden.
Auszug von Techn. Unterlagen Fa. H&B.
Der zu messende Widerstand " X " wird an die mit " XJ " bezeichneten Klemmen gemäß Bild 1 angeschlossen. Dann werden die an die Klemmen " XE " anzulegenden Kupferdrähte an diejenigen Stellen innerhalb der Stromanschlußklemmen angeschlossen, zwischen denen der Widerstand gemessen werden soll. Dabei die Markierungen " Stern und Punkt " beachten!
Die Stromanschlußklemmen des Widerstandes dürfen nicht gleichzeitig zum Anschluss der nach den Klemmen " XE " führenden Drähte benutzt werden, da hierdurch erhebliche Messfehler entstehen können.
Dann wird der Sammler unter Beachtung der Plus und Minus - Zeichen an die mit " B " bezeichneten Klemmen gelegt. Bild 2.
Messung:
Zunächst wird der Wählschalter " W " Bild 1 auf den Wert eingestellt, welcher der Größenordnung des unbekannten Widerstandes ungefähr entspricht und der Taster " T " kurz gedrückt. Schlägt der Galvanometerzeiger nun nach rechts ( links ) aus, dann ist die große Skalenscheibe " S " , an der der Schleifenkontakt des Schleifendrahtes befestigt ist, nach links ( rechts ) zu drehen, bis der Galvanometerzeiger genau auf " NULL " steht und sich auch bei wiederholtem Drücken des Tasters nicht mehr bewegt.
Ablesung:
Aus der Stellung der großen Skalenscheibe " S " und des Wählschalters " W " lässt sich dann unter Verwendung der sinnfältigen mathematischen Formel der Widerstand " X " schnell und eindeutig bestimmen.
Als Beispiel der Abbildung ergibt:
X = 1,4 x 0,01 = 0,014 Ohm.
Auszug von Techn. Unterlagen Fa. H&B.
