Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

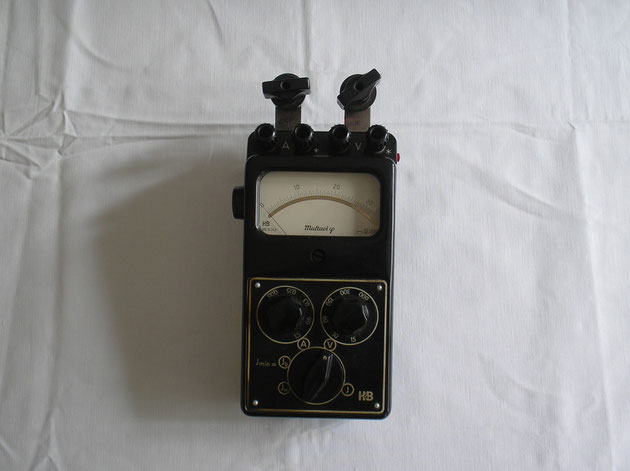

Hartmann & Braun Frankfurt a/M Bild 168
Herstellungsjahr: 1954
Bezeichnung: Multavi φ ein Universal Messinstrument für Strom und Spannung
sowie zur einfachen Bestimmung des Leistungsfaktors.
Beschreibung: Die Messung von Strom und Spannung alleine genügt nicht zu
einem Überblick über die elektrischen Verhältnisse in Einphasen – Wechselstrom und Drehstromnetzen. Es Interessiert hier nicht alleine die Größe des Stromes, sondern auch der von den Verbrauchern aufgenommene Wirkstrom und Bildstrom. Diese beiden Messgrößen sind bekanntlich durch die Phasenverschiebung φ zwischen Strom und Spannung festgelegt. Der Leistungsfaktor cos.φ muss bei Stromverbrauchern induktiver und kapazitiver Art messtechnisch erfasst werden.
Unter den Vielfachmessinstrumenten erfüllt das Multavi φ diese meßtechnischen Forderungen. Neben der Messung von Strom und Spannung lassen sich auch direkte Messungen von Wirkstrom und Blindleistung in einphaßigen Wechselstrom und in Drehstromnetzen durchführen und damit auf einfache Weise die weiteren wichtigen Größen cos. φ, sin. φ, Blindleistung, Wirkleistung und Scheinleistung bestimmen.
Messwerk:
Das Multavi φ verwendet zur anzeige ein Drehspul – Meßwerk mit Messgleichrichter. Das von magnteischen Fremdfeldern unabhängige Kernmagnetsystem ist durch die neuartige Spannbandaufhängung weitgehend unempfindlich gegen Stöße und mechanische Erschütterungen. Reibungsfehler treten bei dieser Art der Lagerung nicht auf.
Techn. Daten:
Wechselspannung: 15 bis 600 Volt
Wechselstrom: 0,06 bis 1,5 Ampere oder 6 bis 150 Ampere
„ Mit Dietze – Anleger I DM 1000 60 bis 1500 Ampere
Leistungsfaktor Bestimmung: cos. φ ( 0…..1 ) induktiv und kapazitiv.
Blindfaktor Bestimmung: sin. φ ( 0.....1 ) induktiv und kapazitiv.
Techn. Daten von Beschreibung Fa. Hartmann & Braun von 1954.
