Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.

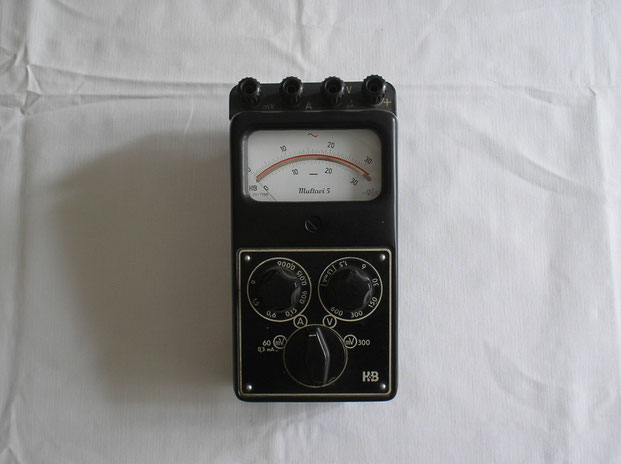

Hartmann & Braun Frankfurt a/M Bild 169
Herstellungsjahr: 1959
Bezeichnung: Multavi 5 Das Universal Messinstrument für höhere Ansprüche.
Beschreibung: Der Universal Strom und Spannungsmesser für Gleich und
Wechselstrom.
Das Instrument hat ein Drehspul – Messwerk mit Kernmagnetsystem. Bei dieser Bauart befindet sich der aus aktivem Magnetmaterial bestehende Kern innerhalb der Drehspule.
Die Drehspule hat Spannbandaufhängung, die gegenüber dem Spitzengelagerten System keine Lager reibung hat. Bei Stößen treten keine zusätzlichen Fehler durch Lagerreibung auf.
Die Drehspule ist mit einem Weicheisenmantel umgeben, der als Rückfluß des Kernmagnetflusses dient und das Messwerk vor Fremdeinflüssen schützt.
Multavi 5 in Verbindung mit Dietze – Anleger I Dm 1000.
Jedes Multavi 5 kann in Verbindung mit dem Dietze - Anleger I Dm 1000 zur Messung von Wechselströmen verwendet werden.Der Anschluß der Verbindungsleitungen erfolgt an die Klemmen + und A. Der Knebelgriff des Hauptwählers ist mit seiner Wechselstromseite auf A, und der Messbereichwähler zunächst auf 6 zu stellen. Dann wird der stromführende Leiter mit dem Dietze - Anleger umklammert. Anschließend wird, wenn nötig, der Messbereichwähler A auf kleinere Messbereiche gedreht, bis ein genügend großer Zeigerausschlag entsteht.
Der angezeigte Wert wird dann an der Wechselstromskala abgelesen und mit 1000 multipliziert.
Messbereiche: ( 32 ).
Gleichstrom: 0,0003 Ampere bis 6,0 Ampere
Gleichspannung: 0,06 Volt bis 600 Volt
Wechselstrom: 0,0015 Ampere bis 6,0 Ampere
Wechselspannung: 0,3 Volt bis 600 Volt
Auszug von Beschreibung Fa. Hartmann & Braun Frankfurt von 1961.
Hartmann & Braun Frankfurt a/M Bild 657
Herstellungsjahr:
1954
Bezeichnung: Durchsteck - Stromwandler Ti Mu
5
Beschreibung: Durchsteck - Stromwandler Ti Mu 5 zur Erweiterung der
Wechselstrom - Messbereiche des Multavi 5 bis auf 600 Ampere.
Der speziell für das Multavi 5 entwickelte kleine Stromwandler Ti Mu 5 ermöglicht eine Erweiterung der Wechselstrom - Messbereiche des Multavi 5 auf 15 - 60 - 150 - 600 Ampere lediglich durch entsprechendes Einstellen des Strombereichwählers
15 Amp. Messbereich 0,15 Amp.
60 Amp. Messbereich 0,6 Amp.
150 Amp. Messbereich 1,5 Amp.
600 Amp. Messbereich 6 Amp.
Anschluss:
Die beiden Klemmen des Ti Mu 5 werden mit der plus + und der A Klemme des Multavi 5 verbunden. Das einadrige Kabel, durch das der zu Messende Strom fließt, ist durch das Loch des Wandlers durchzustecken. Siehe Bild 2.
Bei dieser einen Primärwindung ist der gleichzeitige Anschluss weiterer Instrumente z.B. Wattmeters nur bei dem Messbereich 600 Ampere möglich.
Der Wandler Ti Mu 5 hat bei 1 Primärwindung ein Übersetzungsverhältnis von 500 / 5 Amp.
Die Sekundärleistung beträgt in diesem Fall 15 VA, und die Genauigkeit entspricht der Klasse 0,2 .
In diesen Fällen können außer dem Multavi 5 noch weitere Instrumente wie Leistungsmesser, Leistungsfaktormesser, Zähler und dgl. angeschlossen werden, sofern der Gesamtverbrauch 15 VA nicht
übersteigt.
Auszug von Beschreibung Fa. Hartmann & Braun Frankfurt von 1961.
