Hartmann & Braun - Frankfurt a/M.

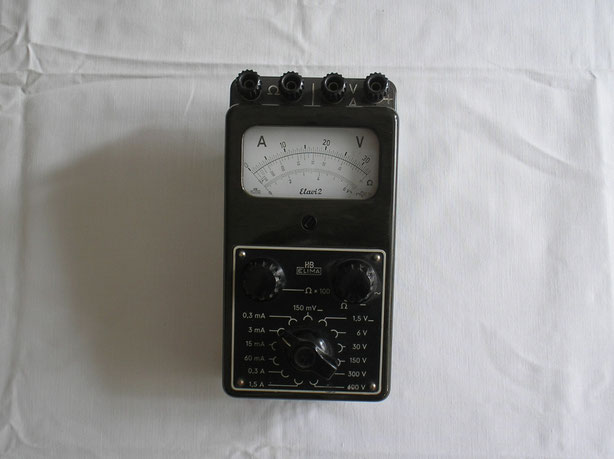

Hartmann & Braun Frankfurt a/M Bild 170
Herstellungsjahr: 1950
Bezeichnung: Vielfach Messinstrument Elavi 2.
Beschreibung: Das Vielfach – Messinstrument ELAVI 2 mit 26 Messbereichen
eignet sich wegen seines geringen Eigenverbrauchs und großem Frequenzbereiches besonders für den Nachrichtentechniker, für Rundfunk, Phono
und Fernsehtechnik.
Es ermöglicht Strom und Spannungsmessungen bei Gleich und Wechselstrom sowie direkte Widerstandsmessungen. Das Elavi 2 hat eine Innenwiderstand von 3333 Ω / Volt bei allen Spannungsbereichen.
Das Elavi im Preßstofgehäuse hat ein drehspul – Kernmagnetmesswerk mit Spannandlagerung. Es ist weitgehend unempfindlich gegen den Einfluß magnetischer Fremdfelder, frei von Reibungs und Kippfehlern sowie praktisch stoßfest.
Für die Widerstandsmessungen ist eine 1,5 Volt Stabbatterie eingebaut. Das Elavi 2 hat zwei Messklemmen für die Strom und Spannungsbereiche und zwei weitere Klemmen für die Widerstandsmessbereiche. Die für Gleich und Wechselstrom gemeinsame Skala ist von 0 … 30 mit 100 % iger Oberteilung ausgelegt. Weitere Teilungen sind für den 6 Volt Bereich und die Ohmwerte.
Techn. Daten:
Gleichstrom: 0,3 Amp. bis 1,5 Ampere
Gleichspannung: 150 m Volt bis 600 Volt
Wechselstrom: 0,3 Amp. bis 1,5 Ampere
Wechselspannung: 150 m Volt bis 600 Volt
Messgenauigkeit: 1,5 % Skalenende.
Prüfspannung: 2000 Volt.
Auszug von Beschreibung Fa. Hartmann & Braun Frankfurt von 1953.
