Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 172
Herstellungsjahr: 1955

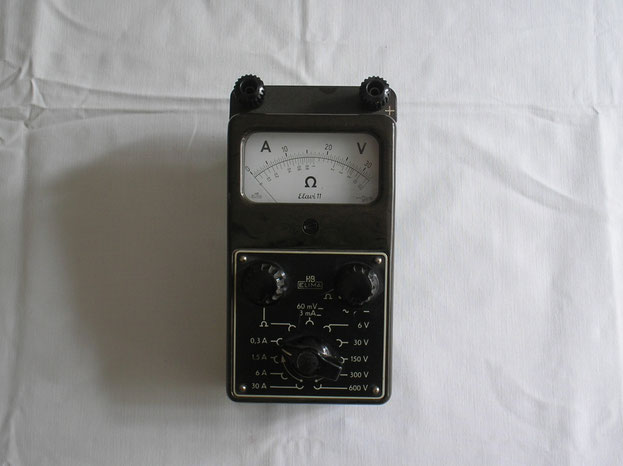

Bezeichnung: Multimeter für Gleich oder Wechselstrom sowie Widerstand Typ.
Elavi 11.
Beschreibung: Ein Betriebsmessgerät der Klasse 2,5 % Messgenauigkeit.
Ein Vielfach Multimeter für Gleich und Wechselstrom sowie
Widerstand.
Zwei robuste Anschlussklemmen für alle Messbereiche.
Die Umschaltung zwischen Strom und Spannung sowie Widerstand wird über ein Messbereich Umschalter sichergestellt. Die Umschaltung zwischen Wechsel und Gleichstrom wird über einen separaten Umschalter eingestellt. Ein Regler bei Widerstandsmessungen ist für die Einregelung für den Nullabgleich.
Eine Kurzbedienungs –Anleitung befindet sich auf der Rückseite. Ein Batteriefach mit einer 1,5 Volt Batterie dient zur Stromversorgung bei Widerstands – Messungen.
Das Messwerk ist ein Drehspul Messwerk mit Spannband Lagerung und Messgleichrichter.
Die Messgenauigkeit liegt bei 2,5 % über Skalenendausschlag.
Messbereiche: Gleichspannung: 6,0 Volt bis 600 Volt
Wechselspannung: 6,0 Volt bis 600 Volt
Gleichstrom: 0,3 Amp. bis 30 Ampere
Wechselstrom: 0,3 Amp. bis 30 Ampere
Widerstand: 0 bis 50 Ω
Prüfspannung: 2 000 Volt
Innenwiderstand: 333,3 Ω/Volt.
Techn. Daten vom Gerät selbst. Schaltplan vorhanden.
