Messgerät - Elektrotechnik
Hartmann & B Braun Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 175
Herstellungsjahr: 1962

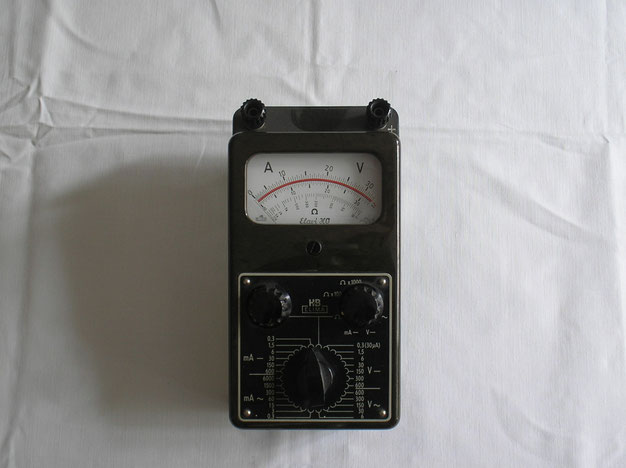

Bezeichnung: Elavi HO ( Hochohm – Elavi ).
Beschreibung: Das Elavi HO ist ein Vielfach Messinstrument für Strom,
Spannungs - und Widerstandsmessungen mit 28 Messbereichen
für Gleich und Wechselstrom. Die Verwendung von
Germaniumdioden und der dadurch bedingte große
Frequenzbereich, kleine Strombereiche und geringer
Eigenverbrauch machen das Instrument besonders für die
Fernmeldetechnik, Rundfunk und Fernsehen geeignet.
Bei den Spannungsbereichen beträgt der Innenwiderstand
33 kΩ / V bei Gleichspannungen und 10 kΩ / V bei Wechselspannung.
In 3 Widerstands – Messbereiche lassen sich alle Widerstände von etwa 5,0 bis 10 MΩ messen.
Das Elavi HO besitzt ein Drehspul – Kernmagnetmesswerk mit Spannbandlagerung und ist weitgehend unempfindlich gegen den Einfluss magnetischer Fremdfelder, frei von Reibungs und Kippfehlern sowie praktisch stoßfest.
Das hier gezeigte Elavi HO besitzt zwei Anschlussklemmen für gemeinsame Messungen im Gleichstrom sowie Wechselstrombereich und für Widerstand.
Messbereiche: ( 28 ).
Gleichstrom: 30 µA. bis 600 m Ampere
Gleichspannung: 300 mV. bis 600 Volt
Wechselstrom: 0,3 mA. bis 6000 m Ampere
Wechselspannung: 6,0 V. bis 600 Volt
Widerstand: Ω = 0 bis 10 kΩ
Ω x 100 = 500 bis 1 MΩ
Ω x 1000 = 0,5 MΩ bis 10 MΩ
Möglich durch zusätzliche 15,0 Volt Batterie im Gerät.
Eigenwiderstand: 33,333 kΩ / Volt = 10 kΩ / Volt ~
Fehlergrenzen: 2,5 % bei Gleichstrom u. Spannung
2,5 % bei Wechselstrom u. Spannung 50 Hz u. Sinusform.
Prüfspannung: Nach V D E – 2000 Volt.
Auszug von Techn. Unterlage Fa. H&B Frankfurt von 1962.
