Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 190
Herstellungsjahr: ca. 1920

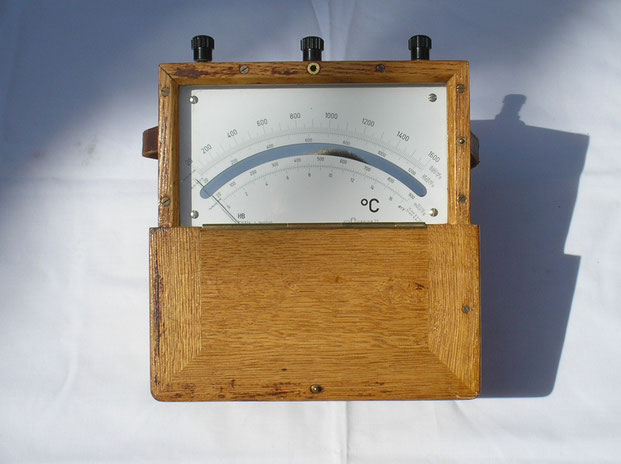

Bezeichnung: Temperatur Anzeige Messwerk.
Beschreibung: Milli - Voltmeter geeicht in °Celsius.
Das Millivoltmeter besitzt zwei Messbereiche:
1: 17,0 Millivolt
2: 51,0 Millivolt.
Zum Messen der Temperatur wurden elektr. Thermoelemente verwendet.
Für Temperaturen bis 2000 ° celsius wurden Platinrhodiumplatin Thermoelemente mit Ausgleichsleitungen verwendet. Die kennzeichnung des Pluspols durch einen roten Faden ist zu beachten.
Bei Messungen bis 1200 ° Celsius wurden Nickelchromnickel Thermoelemente verwendet.
Bei Messungen bis 900 ° Celsius wurden Eisenkonstantan Thermoelemente verwendet.
Widerstandwerte siehe Liste von H & B. Wärmetechnische Messungen von 1941.
Techn. Daten:
Messbereich 1 17,0 Millivolt Platinrhodiumplatin Thermoelement bei 1600 °
Celsius = 16,603 Millivolt DIN.
Messbereich 2 51,0 Millivolt Nickelchromnickel Thermoelement bei 1200 °
Celsius = 48,09 Millivolt DIN.
51,0 Millivolt Eisenkonstantan Thermoelement bei 900 °
Celsius = 52,1 Millivolt DIN.
Das Messwerk ist ein Spannband gelagertes Drehspul Messwerk.
Die Messgenauigkeit ist 0,5 % über Skalenbogen.
Die Prüfspannung ist 500 Volt.
Techn. Daten vom Gerät selbst.
