Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 05
Herstellungsjahr: 1927

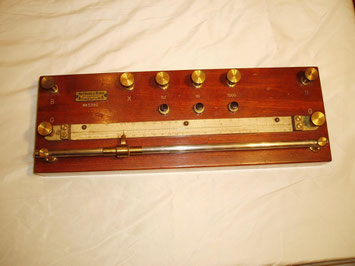

Bezeichnung: Wheatstone Schleifendraht – Messbrücke.
Beschreibung: Einfache Messbrücke zur Widerstandsmessung fester Leiter.
Vergleichswiderstände von 0,1 - 10 und 1000 Ohm fest eingebaut.
Das hier gezeigte Gerät ist die reine Schleifendraht Messbrücke ohne Anzeigemittel
( Galvanometer ). Zur Anzeige des gemessenen Widerstandes in der Brücke wurde ein Galvanometer benötigt. Auf der Seite 2 wird ein Galvanometer der
Fa. Hartmann & Braun gezeigt. An die Schleifendraht – Messbrücke wird das Galvanometer an die klemmen mit der bez. „G „ angeschlossen. Die benötigte
Batterie – Spannung wurde an die Klemmen mit der bez. „ B „ angeschlossen.
Auszug von Techn. Unterlagen Fa. H&B.
Hartmann & Braun Frankfurt a/M Bild 02
Herstellungsjahr: 1910

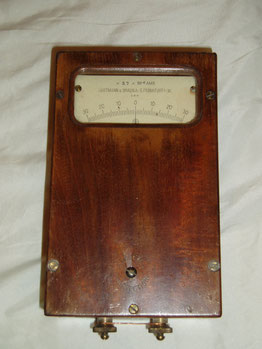

Bezeichnung: Brücken – Galvanometer Ri = 156 Ohm.
Beschreibung: Die Brückengalvanometer werden sehr viel als Nullinstrument in
Kompensations und Brückenschaltungen verwendet, d.h. sie haben anzuzeigen, dass zwischen 2 Punkten einer Schaltung keine Spannungsdifferenz mehr herrscht. Zur Feststellung dieser Tatsache genügt an sich eine Nullmarke; die Teilung auf der Skala dient dazu, dem Messenden durch Erkennung der Größe des noch vorhandenen Ausschlags einen Hinweis für die Richtung und den Betrag der noch vorzunehmenden Abgleich zu geben.
Auszug von Techn. Unterlagen Fa. H&B.
