Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 200
Herstellungsjahr: 1959

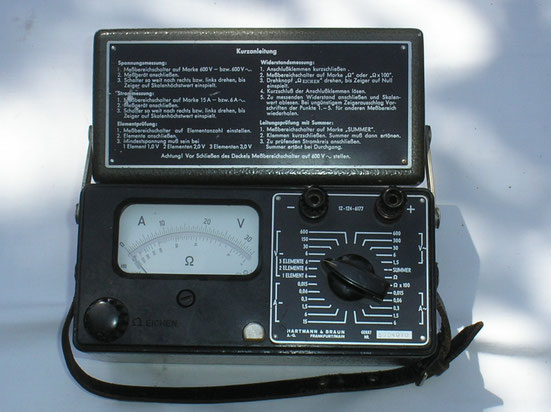

Bezeichnung: Multifunktions – Messgerät I R U für das Militär gefertigt.
Beschreibung: Das Messgerät I R U ist ein Drehspul – Vielfachinstrument für
folgende Messungen:
Gleich und Wechselspannungen bis 600 Volt, mit aufsteckbarem
Vorwiderstand bis 900 Volt. siehe Bild 1 u. 2
Gleichstrom bis 15,0 Ampere
Wechselstrom bis 6,0 Ampere
Widerstände bis 1,0 MΩ
Es gestattet zu Prüfen:
Den Zustand von 1, 2, oder 3 Trockenelementen, den Stromdurchgang von Stromkreisen mit Hilfe eines Summers.
Messwerk:
Das Gerät besitzt ein Drehspulmesswerk mit kräftigem Außenmagnetsystem und gefederten Lagersteinen. Es ist weitgehend unempfindlich gegen Stöße und mechanische Erschütterungen. Das Messwerk hat Nullpunkt - Korrektion.
Skala:
Für Gleich und Wechselstrom wird die gleiche Skala benutzt. Sie hat eine nahezu lineare Teilung 0 ….. 30 und ist um 10 % verlängert, um Überwerte ohne Umschalten noch ablesen zu können.
Messerzeiger und Spiegelbogen gestatten genaues und Parallaxenfreies Ablesen. Die untere Skalenteilung mit Nullpunkt rechts dient zur direkten Ablesung der Widerstandswerte.
Fehlergrenzen:
Gleichstrom und Gleichspannung ± 1,0 % vom Endwert.
Wechselstrom und Wechselspannung ± 1,5 % vom Endwert bei sinusförmigem Wechselstrom von 50 Hz. Bei anderen Frequenzen zwischen 20 bis etwa 10 000 Hz. Beträgt der zusätzliche Frequenzfehler maximal ± 1,5 % vom Skalenendwert.
Techn. Beschreibung im Original von 1959 Hartmann & Braun.
Im Bild 1 und 2 der Zusatz - Vorwiderstand bis 900 Volt Wechsel u. Gleichspannung.
Vorderseite und Rückseite.
