Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 264
Herstellungsjahr: 1960
Bezeichnung: Vielfach Messinstrument Elavitron.
Beschreibung: Ein Messgerät zum Messen von kleinen Spannungen oder Ströme
in Verbindung mit einem Registrierinstrument z. b. Elaviscript 3
von Hartmann & Braun.
Inbetriebnahme:
Eichen:
Nach 10 Minuten Betriebsdauer kann das Instrument geeicht werden. Zum Eichen des elektrischen Nullpunktes wird die Taste unterhalb des Instrumentes nach links ( also in Richtung des roten Dreiecks ) gedrückt und mit dem linken Regler die Instrumentenanzeige auf die rote Eichmake ( SkTO ) auf der Skala eingestellt. Die sollanzeige wird mir einer internen Normalspannung geeicht.
Zum Eichen drückt man die Taste nach rechts ( also in Richtung des grünen Dreiecks ) und stellt mit dem rechten Regler auf die grüne Eichmarke ( SkT 85 ) ein. Das Eichen oder überprüfen von Nullpunkt und Sollanzeige kann auch während des Betriebes ohne Abtrennen der angeschlossenen Messstromquelle erfolgen.
Anschluss
des Registrierinstrumentes:
Nach Anschluss des Registriergerätes an die Buchsen „ Reg – Instr. + „ wird mit dem Regler „ V „ Reg. „ die Anzeige des Elavitron und des Registrierinstrumentes auf den gleichen Zeigerausschlag eingeregelt. Zum Eichen der Sollanzeige wird die Taste des Elavitron nach rechts ( also in Richtung des grünen Dreiecks ) gedrückt und mit dem rechten Regler die Instrumentenanzeige auf die grüne Eichmarke der Skala eingestellt.
Techn. Daten: Güteklasse 1,5%
Messumfang: 0,1 mV bis 1000 Volt Gleichspannung
0,1 µA bis 1,0 A Gleichstrom, durch aufsteckbaren
Nebenwiderstände ( 100 mΩ ) bis 100 Ampere.
Registrierung: Anschluss für Registrierungsinstrument mit 5 bis 130 µA
Endausschlag und 5 bis 2500 Ohm Eingangswiderstand.
0,1 mV bis 1000 Volt Gleichspannung und 0,1 µA bis 100 A
Gleichstrom lassen sich durch die Elavitron – Messbereiche mit
nur einem Schreiber – Typ. Aufzeichnen. Empfehlenswert ist z.b.
das Registrierinstrument Elaviscript 3 im 50 µA – oder 100 mV
Messbereich.
Techn. Daten aus Beschreibung Fa. Hartmann & Braun von 1960.
CP / Goerz – Wien – Österreich
Bild 87
Herstellungsjahr: 1966
Bezeichnung: Multiscript 3
Beschreibung: Die schreibende Vielfach – Messinstrumente von Goerz oder
Hartmann & Braun sind vollwertige Anzeigeinstrumente und
gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld
und Service. Die Registrierung arbeitet ohne Tinte und daher
wartungsfrei.
Der Zeiger der sich frei auf den Messwert einstellen kann, wird durch eine motorbetätigte Mechanik gegen das Registrierpapier gedrückt. Dieses ist ein grifffestes Kohlepapier mit einer hellen, dünnen Schutzschicht, die durch den Zeigerdruck entfernt wird, so dass ein schwarzer Punkt bleibt. Das Diagramm besteht aus einer Folge eng beieinanderliegender Punkte, die sich zu einer Linie ergänzen.
Das Multiscript 3 b.z.w. Elaviscript 3 mit 22 Messbereichen und einem hohen Innenwiderstand von 20 kΩ / Volt bei Gleichspannung und 5 kΩ Volt Wechselspannung, ferner mit kleinen Gleichstrombereichen und großem Frequenzbereich ist Insbesondere den Erfordernissen der Nachrichtentechnik und Elektronik angepasst.
Baugleich mit Elaviscript 3 von Hartmann & Braun Frankfurt a/ M.
Auszug aus der Beschreibung von Hartmann & Braun.
CP / Goerz – Wien – Österreich Bild 87-1
Herstellungsjahr:
1966
Bezeichnung: Multiscript 3
Baugleich mit Elaviscript 3 von Hartmann & Braun Frankfurt a/ M.
Beschreibung: Die schreibende Vielfach – Messinstrumente von Goerz oder
Hartmann & Braun sind vollwertige Anzeigeinstrumente und
gleichzeitig vielseitige Registrierinstrumente für Labor, Prüffeld
und Service.

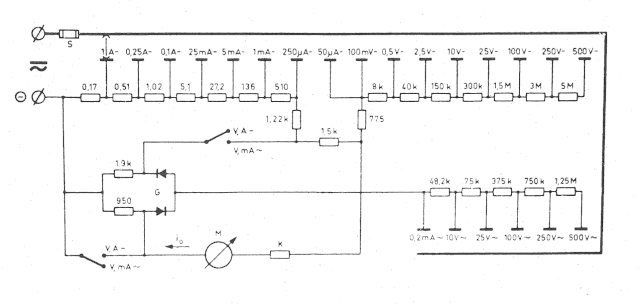

Technische Daten:
22 Messbereiche für Schwachstrom - Technik und Elektronik angepasst.
Messwerk: Drehspulmesswerk mit Spannbandlagerung
Messbereich Gleichspannung: 0 – 100 / 500 m Volt.
2,5 / 10 / 25 / 100 / 250 / 500 Volt.
Messbereich Gleichstrom: 0 – 50 / 250 μA.
1 / 5 / 25 / 100 / 250 / 1000 mAmp.
Messbereich Wechselspannung: 0 – 10 / 25 / 100 / 250 / 500 Volt.
Messbereich Wechselstrom: 0 - 200 μAmp.
Messbereichs
Erweiterung:
bei Gleichstrom nicht vorgesehen.
bei Wechselstrom nicht vorgesehen.
Innenwiderstand Ri : bei Gleichstrom 20 000 Ω / Volt.
bei Wechselstrom 5 000 Ω /
Volt.
Genauigkeit: Anzeige – Genauigkeit 1,5 % Klasse.
Registrier – Genauigkeit 2,5 % Klasse.
bei Wechsel u. Gleichstrom: kein zusätzlicher Fehler von 15 bis 10 000 Herz
≤ 2,5 % vom Skalenendwert bei 10 000 … 20 000 Herz.
Prüfspannung: 2.000 Volt
Diese Messbereiche und Wertangaben gelten analog für das Modell Elaviscript 3 von Hartmann & Braun Frankfurt.
Auszug aus der Beschreibung von Hartmann & Braun.
CP / Goerz – Wien – Österreich Bild 87-1
Herstellungsjahr:
1966
Bezeichnung: Multiscript 3
Baugleich mit Elaviscript 3 von Hartmann &
Braun Frankfurt a/ M.
Auszug aus der Beschreibung von Hartmann & Braun.
