Hartmann & Braun - Frankfurt a/M.

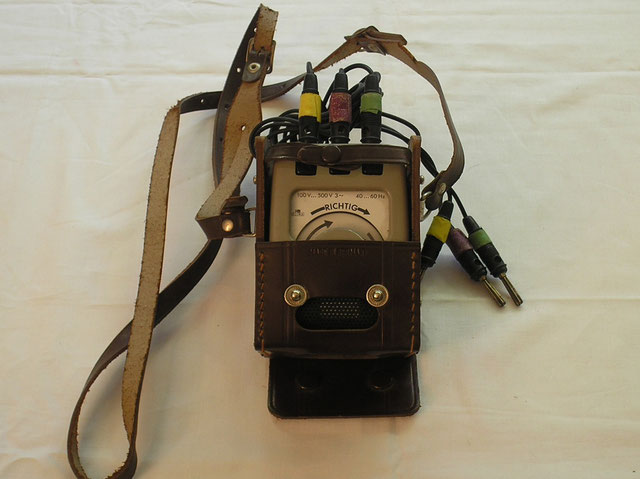

Drehfeld Richtungsanzeiger Fa. Hartmann & Braun Fertigungsjahr 1967
Zum Vergrößern anlicken - Bild 331

Hartmann & Braun Frankfurt a/M                           Bild 331



Herstellungsjahr:          1967



Bezeichnung:                  Drehfeld – Richtungsanzeiger.



Beschreibung:                Die drei Wechselspannungen eines Drehstromsystems, die z.B.

                                              zwischen dem Sternpunkt und den drei Außenleitern abgegriffen

                                              werden können, erreichen ihren Höchstwert nicht gleichzeitig,

                                              sondern zeitlich nacheinander.



                                              Die Zeitdifferenz zwischen zwei Spannungen beträgt 1/3

                                              der Periodendauer, bei  50  Hz -  also  6,67  ms.



In einem Zeigerdiagramm drückt sich diese zeitliche Verschiebung durch eine räumliche Phasenverschiebung von 120 ° aus.



Werden die mit R, S, und T bezeichneten Klemmen an der Stirnseite des Drehfeld –

Richtungsanzeigers mit den 3 Außenleitern des Drehstromnetzes verbunden, so dreht sich die im Fenster des Instrumentes sichtbare Scheibe. Die Phasenvolge ist richtig, d.h. sie entspricht der Folge R – S – T, wenn die Drehung in richtung Pfeil erfolgt.



Das hier gezeigte Gerät ist in der Original Ledertasche und den 3 farblich gekenzeichneten Messleitungen dargestellt.



Auszug aus Techn. Beschreibung Fa. H&B.


Hartmann & Braun Frankfurt a/M                         Bild 331-1



Herstellungsjahr:          1967



Bezeichnung:                  Drehfeld – Richtungsanzeiger.

Zum Vergrößern anklicken - Bild 1
Zum Vergrößern anklicken - Bild 1

Im Bild 1 gezeigt, die Innere Schaltung vom Drehfeld - Richtungsanzeiger.



Bestehend aus zwei Spulen ( S 1 ... S 2 )  versetzt mit je 6,0 k Ohm und je einem Vorwiderstand ( R 1 .... R 2 ) mit 3,9 k Ohm 5,o Watt.



Techn. Daten:

Betriebsspannung: 100 – 500 Volt ~

Frequenz: 40 Hz. bis 60 Hz.

Betriebslage: waagerecht

Prüfspannung: 2 000 Volt

Messwerk: Induktionsmesswerk

Auszug aus Techn. Beschreibung Fa. H&B.
