Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 395
Herstellungsjahr: ca. 1950
Bezeichnung: Kabel und Sicherungszange aus Holz bis 20 k Volt Hochspannung zugelassen.
Beschreibung: Mit dieser Holzzange wurde in den Trafohäuschen der Dörfer oder
Städte die Hochspannungs - Sicherungen nach einem Defekt aus ihrer
Halterung entfernt und durch neue Sicherungen ersetzt. Dies geschah
alles unter Spannung, d.h. die Hochspannung, meist 20 kV = 20
Tausend Volt waren noch auf der Leitung b.z.w. auf dem Gestell wo
sich die Sicherungen befanden.
Techn. Daten und Beschreibung des Gerätes (von mir selbst erarbeitet) und von Wikipedia.
Die im Bild links gezeigte Zange ist vollkommen Isoliert. Der Kopf besteht aus Hartholz, der Griff ist aus Pertinax gefertigt.
Zwei begrenzungsringe im Bereich der Griffe dienen zur Sicherheit bei der Handhabung der Zange.
Solch eine Zange war in Jeder Transformatorstation vorhanden.
Techn. Daten:
Läge: ca. 68 cm lang Material: Holz / Pertinax Spannung: bis 20 kVolt / 50 Hz. Anwendung: nur in Trockenen Räumen.
Techn. Daten und Beschreibung des Gerätes (von mir selbst erarbeitet) und von Wikipedia.
Im Bild links gezeigt, einige Hochspannungssicherungen.
Sicherungen werden von einer Spannung ab 6 kV bis 380 kV gefertigt. Dementsprechend auch das Werkzeug ( Zangen ) in verschiedenen Ausführungen und längen hergestellt.

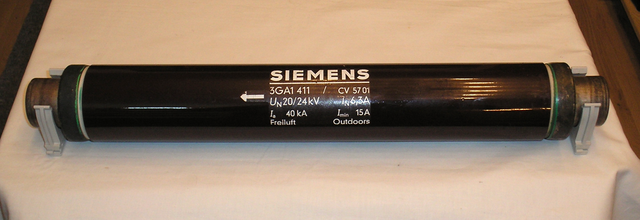

Siemens & Halske - Berlin Bild 395-1
Herstellungsjahr: ca. 1980
Bezeichnung:
Hochspannungs - Sicherung für 20 bis 24 k Volt und 6,3 Ampere,
Beschreibung: Mit dieser Hochspannungs - Sicherung waren in den Umspannwerken
wo über die versch. Strommasten Hohe Spannungen bis
ca. 380 000
Volt angekommen sind und über weitere Transvormatoren auf die
Mittelspannung
von 20 k Volt Transformiert wurden und sie dann in den Städten und Gemeinden auf eine Spannung von 400 / 240 Volt für den Endverbraucher Transformiert . Diese Transformatoren wurden mit
diesen Sicherungen Primärseitig abgesichert.
Techn. Daten und Beschreibung des Gerätes (von mir selbst erarbeitet) und von Wikipedia.
Diese Sicherung hat eine länge von 51 cm länge und die Aufnahme an dem entsp. Sicherungshalter war 65 mm stark. Die Kontakte waren aus Kupfer und leicht Versilbert.
An den beiden Enden ist ein Farbring aufgetragen. Dieser hat den Wert der Sicherung angegeben. Grün ist die bezeichnung für 6,3 Ampere.
Die Kennfarben sind für alle Sicherungen in der Elektroverarbeidenten Industrie gültig.
In der KFZ Industrie ist dies etwas anders.
Die Stromwerte sind etwas anders abgestuft.
Hierzu kann man bei Wikipedia näheres erfahren.
Da dies nicht mein Sammelgebiet ist, nehme ich auch keine Stellung dazu ein.
