Messgerät - Elektrotechnik
Hartmann & Braun - Frankfurt a/M.
Hartmann & Braun Frankfurt a/M Bild 414
Herstellungsjahr: 1912
Bezeichnung: Hitzedraht – Doppelinstrument für Strom und Spannung.
Beschreibung:
|
|
Der wagerecht ausgespannte Hitzedraht ausPlatiniridium wird durch den hindurchfließenden Messstrom erwärmt und dadurch ausgedehnt. Die hierbei entstehende Durchbigung des Hitzedrahtes wird durch einen zweiten ( stromlosen ) Draht, den sogenannten Brückendraht, und durch eine Blattfeder straff gespannten Seidenfaden auf eine der Zeigerachse festsitzende Rolle übertragen. Jeder Stromstärke b.z.w. Spannung entspricht eine bestimmte Erwärmumg des Hitzedrahtes und damit auch eine bestimmte Zeigerstellung. Auf der Zeigerachse sitzt eine Aluminiumscheibe, die in den Luftspalt eines starken Dauermagneten spielt durch Wirbelströme die Zeigerbewegung sicher dämpft.
Der Platiniridium – Hitzedraht hat vor dem Platinsilberdraht den Vorteil, daß bei ihm eine erheblich höhere etwa doppelte Erwärmung durch den Meßstrom zur Anwendung kommt.
Die Hitzedraht Voltmeter und Amperemeter, auch solche mit Nebenschlüssen, sind mit gleicher Genauigkeit für Gleich und Wechselstrom verwendbar, und zwar bei allen in Starkstrom Anlagen vorkommenden Periodenzahlen.
Techn. Daten und Beschreibung aus Liste Nr. 3 von Hartmann & Braun von
1921.
Hitzedraht – Doppelinstrument für Strom und Spannung.
Das Strom Messwerk ist nach dem Bild 1 aufgebaut.
Ein Nebenwiderstand mit einem Messbereich von 5,0 Ampere für Gleich und Wechselstrom mit einem abgriff zur Zeigerbewegung.
Auf der oberen Seite links über dem Strommesswerk befindet sich eine Drahtsicherung. Damit ist der Messbereich gegen Überlastung abgesichert. Bild 2.
Hartmann & Braun Frankfurt a/M Bild 414-2
Herstellungsjahr: 1912
Bezeichnung: Hitzedraht – Doppelinstrument für Strom und Spannung.

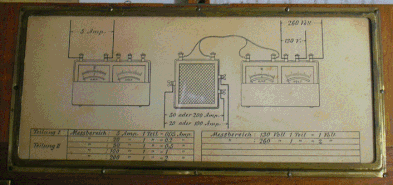

Für größere Ströme ( 20,0 – 50,0 – 100,0 – 200,0 Ampere ) wird ein Zusatz Nebenwiderstand verwendet. Siehe Bild 3. Die Scala ist für diese Messgrößen vorgeeicht.
Techn. Daten und Beschreibung aus Liste Nr. 3 von Hartmann & Braun von 1921.
Hitzedraht – Doppelinstrument für Strom und Spannung.
Das Spannungs Messwerk ist nach dem Bild 4
aufgebaut.
Im Messgerät sind zwei Vorwiderstände für das Messbereich 130 und 260 Volt Gleich und Wechselspannung verbaut und das Messwerk ist mit einer Stecksicheung geschützt. Im Unteren Bereich der rechten Seite befindet sich noch eine Ersatz Sicherung.
Die Miniatur Sicherung befindet sich in einem Glasröhrchen mit Schraubgewinde zum Befestigen an einen Isolierkörper zum „ Ein „ bzw. „ Aus „ stecken in den vorgesehenen Sicherungshalter.
Ersatzsicherung mit aufgeschraubten Sicherungshalter.
Der Innenwiderstand einer Sicherung betrug ca. 15,0 Ohm.
Techn. Daten und Beschreibung aus Liste Nr. 3 von Hartmann & Braun von 1921.
